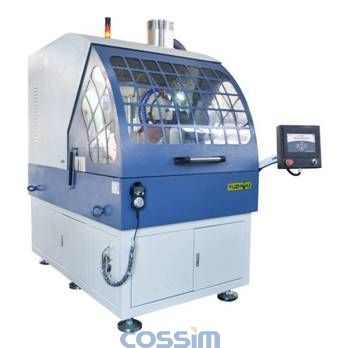

QGZ- DG1全自動導軌切割機

SKU: QGZ- DG1

產品介紹



產品簡介:

本機專為導軌型工件的切割而設計,采用ABB大功率電機,施耐德電氣和三菱軟件,實現工件的高效快速切割,具有非常高的可靠性和控制能力。工件切斷后,主軸自動歸位,配合輥道輸送機,可實現不間斷切割作業。切割后的試樣表面光亮、平整,無燒傷,是切割導軌型工件的理想設備,同時適合生產加工和制樣檢驗使用。



產品特點:

1.    ABB-11KW大功率電機,實現各種材料的高效切割;

2.    主軸自動智能進給,通過光電感應,切割完自動歸位;

3.    主軸可通過電子手輪或自動精確控制,切割垂直度0.3以內;

4.    液壓自動夾具,一鍵自動夾持(可選配帶角度15°,30°,45°夾具);

5.    兩端開口,滿足超長棒材切割,配合輥道輸送機,實現不間斷切割作業;

6.    砂輪片損耗報警提示,保證切割無異常;

7.    帶孔黃銅夾持底板;

8.    LED燈照明,自動排霧系統,切割室明亮清晰;

9.    六路冷卻水管,防止試樣燒傷;

10. 移動式磁性過濾循環水箱,避免堵塞,利用率高。

技術參數



型號

QGZ-DG1

控制方式

自動切割,10寸工業觸摸屏控制,也可切換到操作手柄控制

進給速度

1~200mm/min(建議5~12mm/min,最大速度為零負荷狀態)

切割片尺寸

Φ400×3×Φ32mm

切割平臺尺寸(X*Y)

632×565mm

Y軸行程

200mm

Z軸行程

260mm

最大切割截面

140×80mm

夾具開口

160mm,液壓自動夾緊

主軸電機

ABB電機, 11kW

轉速

500-3000 r/min

進給電機

伺服電機

輸入電源

380V, 50Hz, 20A三相五線

外形尺寸

1860×1755×2190mm

重量

2500kg

水箱容量

120L

水泵流量

100L/min

水箱尺寸

700×630×800mm

水箱重量

90kg
