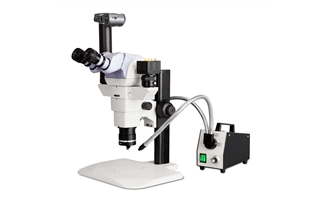

SZ66研究級體視顯微鏡

SZ66研究級體視顯微鏡 科研級三目體視顯微鏡,立體顯微鏡,檢測顯微鏡

SKU: SZ66

產品介紹

  • 平行光路
    產品采用伽利略型高級光學系統，左右光路平行，物鏡采用非共軸成像技術，光學介面鍍覆寬帶減反射膜。 因此有如下特點：
    • 消除了“成像面不垂軸”現象，使視場邊緣的清晰度提高到視場中心的水平；
    • 變倍比1：6.6，物鏡變倍范圍0.68×--4.5×；
    • 視場范圍寬廣，物方視角2ω=20°(Max)；
    • 體視角大，立體視覺強烈；
    • 像面層次分明，色彩還原逼真。
  • 積木式結構
    在主光路中便攜地接入攝影、攝像、同軸落射照明、可變孔徑光闌等功能附件，更換靈活。同時連接數碼相機和攝像頭，同步觀察同一圖像。

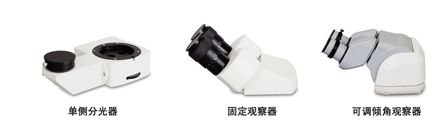

  • 可傾角觀察

    可以調節觀察角度的雙目鏡筒，角度設定范圍為0°至30°， 用戶可設定Zui佳眼點水平，以確保舒適的觀察姿勢。同時鏡筒可以 觀察頭調節范圍圖片向外旋轉180°，來提高眼點80mm。

    可傾角觀察

  • 景深控制光欄

    通過光欄控制旋鈕，改變光學系統的通光孔徑，來加大圖像的景深或提高圖像的清晰度。可配置 10×可調目鏡1×平場消色差物鏡再現清晰銳利圖像。

    景深控制光欄

  • 多路出光孔徑、多種分光裝置
    • 后出光式推拉分像裝置0：100；
    • 單側出光分光器50：50；
    • 雙側出光分光器50：50，同時連接兩種不同的圖像輸出設備，同時工作，互不影響。
  • 同軸照明裝置

    采用LED冷光源光導纖維傳輸，與SZ66專用同軸落射照明裝置相連接，確保視場范圍內光線照明均勻，并可防止 光源熱量對樣品的影響。

    同軸照明裝置

  • 粗微調同軸調焦

    采用高級生物顯微鏡的粗微調同軸調焦結構，對物體進行“細致入微”的觀察。

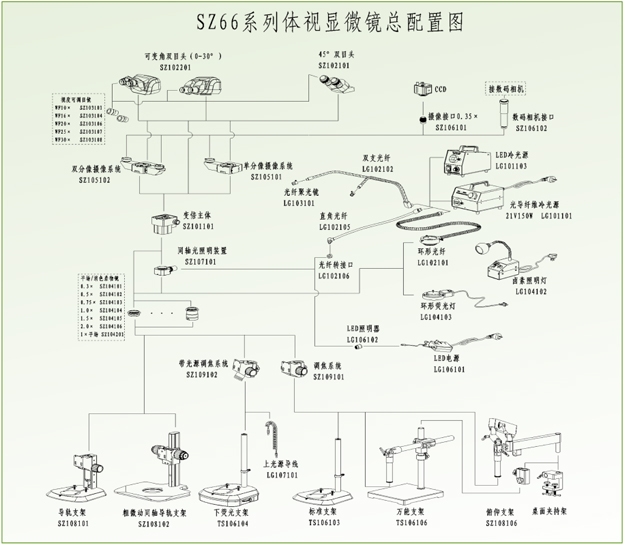

SZ66系列體視顯微鏡總配置圖

SZ66系列體視顯微鏡總配置圖

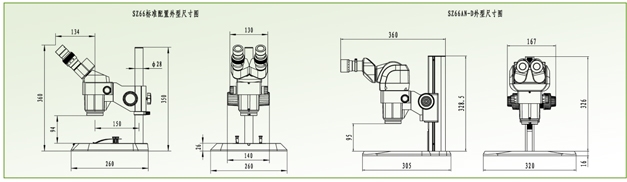

SZ66外型尺寸圖

SZ66外型尺寸圖

技術參數

SZ66物鏡、目鏡參數表

物   鏡 0.3× 0.5× 0.7× 1.0× 1.0×平場 1.5× 2.0× 2.5×
工 作 距 328.93 197.19 148 93.87 84.92 46.69 34.04 22.53
體 視 角 2° 6°52′ 4°36′ 13°14′ 14°50′ 20°24′ 25°59′ 28°
10×目鏡 放大率 2.04-13.5 3.40-22.5 4.76-31.5 6.8-45 6.8-45 10.2-67.5 13.9-90 17-112.5
視場 117.65-17.78 70.50-10.67 51.17-7.62 35.29-5.33 35.29-5.33 23.53-3.56 17.64-2.67 14.12-2.13
16×目鏡 放大率 3.2-21.6 5.44-36 7.61-50.4 10.88-72 10.88-72 16.32-108 21.76-144 27.2-180
視場 37.94-11.78 46.76-7.07 33.4-5.05 23.38-3.53 23.38-3.53 15.59-2.36 11.69-1.77 9.35-1.44
20×目鏡 放大率 4.08-27 6.8-45 9.52-63 13.6-90 13.6-90 20.4-1.35 27.2-180 34-225
視場 61.27-9.26 36.67-5.56 26.26-3.97 18.38-2.78 18.38-2.78 12.25-1.85 9.19-1.39 7.35-1.11
25×目鏡 放大率 5.1-33.75 8.5-56.25 11.9-78.75 17-112.5 17-112.5 25.5-168.75 34-225 42.5-281.25
視場 44.12-6.67 26.47-4.0 18.9-2.86 13.24-2.0 13.24-2.0 8.28-1.33 6.62-1.0 5.29-0.8
30×目鏡 放大率 6.1-40.5 10.2-67.5 14.28-94.5 20.4-135 20.4-135 30.6-202.5 40.8-270 51-337.5
視場 37.3-5.63 22.4-3.38 15.96-2.41 11.18-1.69 11.18-1.69 7.45-1.13 5.59-0.34 4.47-0.68

包裝清單

注：“●”為必備件，“○”為選購件 產品的具體配置以裝箱單為準

名稱 規格 配套 訂貨號
物鏡體 伽利略光學系統，左右光路平行，物鏡采用非共軸成像技術；變倍范圍：0.68×～4.5×； ● SZ101101
觀察筒 觀察角度可調，范圍0°～30°；
鏡筒可向外旋轉180°，提高眼點80mm；
目鏡鎖緊圈；		 ● SZ102201
調焦系統 粗微調同軸式調焦機構，
調焦行程240mm，微調格值0.002mm		 不帶光源 ● SZ109101
帶3W / LED可調冷光源 ○ SZ109102

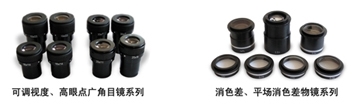

視度可調 目鏡 WF10X／23mm ●● SZ-10X
WF10X／23mm（分劃目鏡，X軸：0.1mm/100格） ○ SZ-10X101
WF10X／23mm（分劃目鏡，X軸：0.05mm/200格） ○ SZ-10X102
WF10X／23mm（網格目鏡，0.1×0.1mm/100格） ○ SZ-10X103
WF16X／14mm ○ SZ-16X
WF20X／12mm ○ SZ-20X
WF25X／9mm ○ SZ-25X
WF30X／8mm  ○ SZ-30X
物  鏡 0.3X消色差物鏡 W.D=328.93mm ○ SZ-0.3X
0.5X消色差物鏡 W.D=197.19mm ○ SZ-0.5X
0.7X消色差物鏡 W.D=148.00mm ○ SZ-0.7X
1X消色差物鏡 W.D=93.87mm ● SZ-1.0X
1X平場消色差物鏡 W.D=84.92mm ○ SZ-1.0XPL
1.5X消色差物鏡 W.D=46.69mm ○ SZ-1.5X
2X消色差物鏡 W.D=34.04mm ○ SZ-2.0X
2.5X消色差物鏡 W.D=22.53mm ○ SZ-2.5X
攝像系統 單分像攝像系統（單邊輸出） ○ SZ-TR
分像輸出臂（此設備可形成第二個輸出光路） ○ SZ-TRS
同軸光 照明裝置 1W / LED照明光源 ○ SZ-TZLED/1W
單支光導纖維 5W / LED冷光源，軟管，光纖長度550mm，通光直徑8mm ○ SZ-TZLED/5W
底座 標準底座，無光源 ● SZ108102
透射光源底座，輸出：3W / LED可調冷光源 ○ TS106104
C接口 0.35 X 標準C 型接口 ○ SZ-0.35XC
0.5 X 標準C 型接口 ○ SZ-0.5XC
1X 標準C 型接口 ○ SZ-1 XC
數碼相機接口 NIKON、SONY、CANON、OLYMPUS等數碼相機接口 ○

注：“●”為必備件，“○”為選購件 產品的具體配置以裝箱單為準
