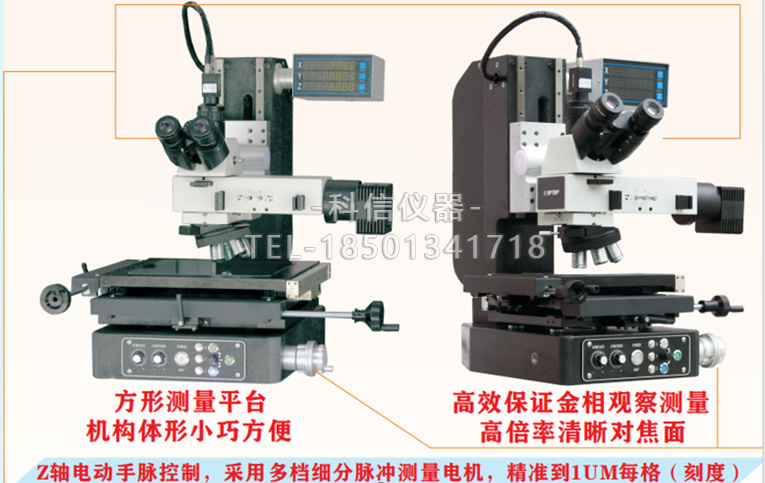

Z軸電動手脈工業測量顯微鏡CMM-2020D 方形測量平臺 機構體型小巧方便

3.技術參數
3.1主體規格

◆X座標行程:    200（mm）

◆Y座標行程：   200（mm）

◆Z座標行程:    100（mm）
◆X、Y座標測量示值誤差≤（3+L/200）µm ，L為被測長度(單位：mm)
◆X、Y、Z數顯解析度：0.5μm
◆透射照明光源：平行光LED冷光源
◆反射照明光源：可變視場光闌與孔徑光闌，均可調中心，帶濾色片插槽與偏光裝置插槽；

3.2目視系統
◆物鏡放大倍數：五孔旋轉器，標配5X、10X、20X、50X無限遠長工作距離明場工業物鏡

◆目鏡放大倍數：10X

◆總放大倍數：  50X-500X（包括畸變在內的）
◆物鏡放大倍數誤差：放大率誤差≤0.08%
3.3影像系統
◆標配CCD相機0.5X鏡筒

◆CCD：320萬千兆網口高清晰CCD攝像頭

◆綜合影像最大放大倍數：500X以上

4.軟體功能

l  配備專業視覺影像測量軟體，帶十字線捕捉閃爍功能，可測量二維平面尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；

l  圖形自動捕捉：開啟自動捕捉功能後，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方；

l  視覺拍照功能：可通過軟體抓拍即時產品圖片，然後保存到電腦裏，並可通過軟體調出圖片進行查看或處理；

l  標注文字：可在即時影像中標注文字說明；

l  公英制轉換：測量值可在公制和英制之間切換；

l  X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y座標清零；

l  測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；

l   “流覽”窗口： 可觀察工件的全圖形並具有類似AutoCAD的縮放功能；

l  輔助功能：可把在軟體中繪製出的圖形進行移動、旋轉、複製、刪除，並可作任意線段的平行線、垂直線；

l  自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；

l  自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，並繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；

l  自動多點線：自動捕捉工件邊緣，然後根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；

l  自動多點圓：自動捕捉工件邊緣，然後擬合出工件的孔徑，並繪出圖形，從而減少三點取圓及人眼的誤差；

l  自動圓：在單一畫面下用滑鼠框中圖形，可快速自動捕捉出圓.；

l  設定工件座標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件座標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法；

l  具有座標平移、座標旋轉及座標分中等功能：

l  座標標注：可標注工件中任意點的座標值；

l  Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離；
