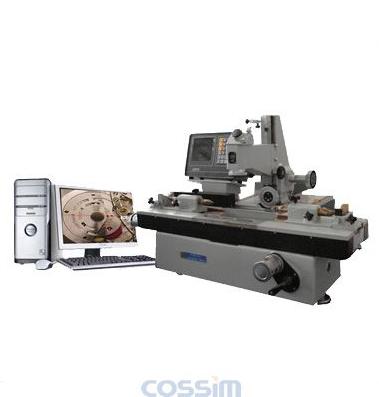

常規萬工顯在進行測量工作時，首先要校平基準母線，對于視場中不能直接觀測到的幾何元素：如圓心、中點、交點、中心線及其相互距離、夾角、形狀和位置關系等，都需要進行一系列復雜的計算，而19JPC則可對工作臺隨意位置擺放的工件，由計算機來完成所有的測量任務。19JPC微機型萬能工具顯微鏡儀器采用精密光柵傳感器和PC系列微機以及數據接口卡采集測量數據，同時以二維測量程序進行測量數據的實時處理，顯示并打印測量結果。儀器運用人機對話方式，按照屏幕圖形菜單，鍵入測量命令即自動生成測量結果及測試報告。儀器在測量過程中，顯示屏實時顯示瞄準點的工件坐標，直角坐標或極坐標可隨時轉換，這對于極坐標測量及凸輪測量尤為方便。儀器使用公制和英制兩種計量單位，計算精度分別達到0.0001毫米或0.00001寸，並可對工作臺滑座導軌的裝配誤差自動修正，進一步提高了測量精度。
1 |
X - Y坐標 |
測量范圍： |
X – Y向： 200 × 100 毫米 |
| 分度值： |
19JC、19JPC 數顯讀數：0.0005毫米 |
| 分度值： |
投影讀數：0.001毫米 |
| 2 |
瞄準顯微鏡 |
升降行程： |
120毫米 |
| 立臂傾斜范圍： |
左右各15度 分度值：10分 |
| 照明光闌調節范圍： |
Φ3～Φ32毫米 分度值：1毫米 |
| 3 |
測角目鏡
輪廓目鏡 |
角度測量范圍： |
360度 分度值：1分 |
| 角度測量范圍： |
±7度 分度值：10分 |
| 圓弧分劃板： |
曲率半徑： R0.1～100毫米 |
| 螺紋分劃板： |
普通螺紋螺距：T = 0.25 - 6毫米 |
| 螺紋分劃板： |
梯形螺紋螺距：T = 2 - 20毫米 |
| 4 |
光學分度臺
（選購件） |
測量范圍： |
360度 分度值：10秒（投影讀數） |
| 玻璃臺面直徑： |
Φ106毫米 |
| 5 |
光學分度頭 |
測量范圍： |
360度 分度值：1分 |
| 6 |
光學定位器 |
測頭直徑： |
Φ3±0.1毫米（實際直徑值的極限檢定誤差不大于0.5微米） |
| 測量力： |
8 - 14克 |
| 最大測量深度： |
15毫米 |
| 7 |
玻璃工作臺 |
玻璃臺面尺寸： |
215×130毫米 |
| 8 |
頂針架 |
最大夾持直徑： |
Φ100毫米 |
| 最大夾持長度： |
被測件直徑≤55毫米時：750毫米 |
| 最大夾持長度： |
被測件直徑＞55毫米時：600毫米 |
| 9 |
高頂針架 |
最大夾持直徑： |
Φ180毫米 |
| 最大夾持長度： |
600毫米 |
| 10 |
V形架 |
左V形架前后調節范圍： |
前后各5毫米 |
| 右V形架高低調節范圍： |
向上15毫米；向下 3毫米 |
| 11 |
最大承載量 |
|
40公斤 |
2．瞄準顯微鏡光學參數
物鏡放大倍數標志值 |
1× |
3× |
5× |
| 總放大倍數 |
用測角或輪廓目鏡 |
10× |
30× |
50× |
| 用雙像目鏡 |
15× |
42× |
65× |
物方視場
（毫米） |
用測角或輪廓目鏡 |
Φ 20 |
Φ 6.6 |
Φ 4 |
| 用雙像目鏡 |
Φ 13 |
Φ 4.7 |
Φ 3 |
工作距離
（毫米） |
用測角或輪廓目鏡 |
81 |
90 |
65 |
| 用雙像目鏡 |
47 |
85 |
63 |
3、儀器精度
溫度要求
（1）工作室的溫度應為20± 2 ºC
（2）工作室的溫度變化每小時不超過1ºC
（3）被測件和儀器的溫度差不超過0.5ºC
在滿足所規定溫度要求的條件下，儀器有如下保證：
① Ｘ－Ｙ坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：
19JC、19JPC：0級：（1+L/100）um式中L=測量長度 單位：毫米
②測角目鏡 測量角度的最大不準確度：不大于1分
③雙像目鏡 合像的不穩定性：不大于0.0005毫米
合像的不正確度：不大于0.001毫米
④光學分度頭 最大不準確度：不大于1分
⑤光學分度臺 最大不準確度：不大于30秒（選購件）
⑥光學定位器 測量的不穩定性：不大于0.001毫米
側量的不準確度：不大于0.0015毫米
4、儀器重量、外形尺寸
主機凈重： 約250公斤 外形尺寸： （X×Y×Z）980×1020×640
二、二維測量操作系統簡介
1. 基本測量功能：采用WINDOWS 界面，所有操作均由鼠標控制，可以進行點、線、園、弧、角、直線度、圓度、齒輪、螺紋、凸輪等的測量。
2. 計算功能：測量過程結束后，工件輪廓圖顯示在計算機屏幕上，各種計算求值全部由鼠標完成。
3. 圖形編輯功能：可以對工件輪廓圖進行修改，產生新的輪廓圖。
4. 打印功能：所有測量結果，計算結果以及工件輪廓圖均以文件形式保存在計算機中，可隨時調用、編輯和打印。
5. CAD 接口：通過CAD 接口可以調用AUTO/CAD，充分利用AUTO/CAD 的功能。
系統配置：
1. 主機：萬能工具顯微鏡19JC（或精密測量投影儀；精密測量顯微鏡等）
2. 二維數據采集器
3. 二維測量操作系統（軟件）
4. 電腦及打印機：當前主流配置（WINDOWS 98 / 2000 / XP 中文操作系統
