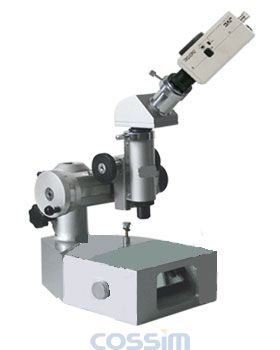

JXB-C 讀數顯微鏡

SKU: JXB-C

產品介紹

儀器介紹

JXB-C 電腦型讀數顯微鏡是光學計量儀器之一，它的結構簡單，操作方便，應用范圍很廣，其主要用途如下： 1、作長度測定：如定孔距、基面距離刻線距離、刻線寬度及通孔外圓的直徑 2、擴大一般顯微鏡使用范圍，可在不同方向上測量； 3、電腦型讀數顯微鏡可作觀察顯微鏡，可判別礦石標本、檢查印刷照像底板。由于測量架能脫開底座，可固定在機床上直接對加工零件進行檢查。因此電腦型讀數顯微鏡被廣泛應用在機械、冶金、光學、科研等單位的檢查室、實驗室。

系統介紹

電腦型讀數顯微鏡是將傳統的讀數顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。該儀器不僅具有傳統的讀數顯微鏡的作用，還具有計算機處理功能。電腦型讀數顯微鏡系統可以方便地在電腦顯示器上觀察上工件的圖像，便于測量，減小誤差，是一種很理想的測量儀器。

技術參數

1.目鏡

類型	放大倍數	焦距
目鏡	10X	25.00

2.物鏡

類型	放大倍數	工作距離	焦距	視場直徑
物鏡	3X	47.48	36.34	6.3
物鏡	8X	9.48	19.8	2.2

3、測量裝置規格：

測量范圍： 0~50mm測微鼓格值： 0.01mm

4、測量精度： 0.015mm

5、儀器主要尺寸

測量臺與物鏡間最大距離： 3X不小于150mm 8X不小于130mm

6、儀器外型尺寸： 227X178X252mm

7、儀器凈重： 5.5Kg 儀器總重： 8Kg

四、儀器組成

電腦型讀數顯微鏡（JXB-C）：

1.讀數顯微鏡

2.專用適配鏡

3.彩色攝像器

4.A/D圖像采集卡

數碼相機讀數顯微鏡（JXB-C）：

1.讀數顯微鏡

2.數碼適配鏡

3.數碼相機
