99II型數顯自準直儀

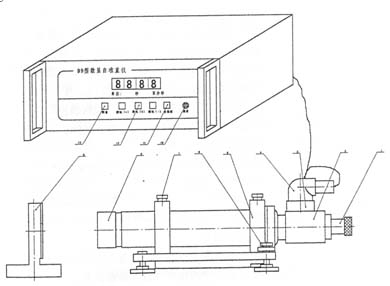

產品介紹

二、工作原理

（一） 光機部分

    99II型數顯自準直儀運用自準直法為基本原理,通過光電瞄準對被測件的角位移進行精密測量。其光學系統如圖v

1.光源  2.毛玻璃  3.聚光鏡  4.十字分劃板  5.立方棱鏡  6.物鏡組    7.反射鏡  8.立方棱鏡  9.刻度分化板 10.目鏡組  11.振動狹縫  12 振子  13聚光鏡  14光敏電阻

當光源透過位于物鏡焦平面上的十字線，并通過物鏡后，成一束與光軸平行的平行光射向平面反射鏡。當反射鏡垂直于光軸時，光線仍按原路返回，經物鏡后仍成象在原十字線象上，與原目標重合。當反射鏡位置與光軸產生傾斜，則反射回來的十字線象就產生相應一個位移量Δｓ，由Δｓ可得出反射鏡的傾斜量Δα。按反射定律和幾何光學原理，光線經反射鏡后其偏轉是反射鏡傾斜角的２倍（如圖所示）

（三）電路原理

   電路原理如圖四所示

電路系統主要由振蕩器、主放大器、相敏檢波器、單片機電路、實驗電路等部分組成。

振蕩器產生38HZ信號，這是儀器的工作信號，它提供振子的振蕩信號，相敏檢波器的參考信號及實驗電路的輸入信號。主放大器對原始測量信號進行放大及濾波，其放大倍數可變，并根據輸入信號的大小自動控制。檢波電路實現對包含在測量信號中角度信號的提取，并送Ａ／Ｄ轉換。單片機電路完成對測量信號的Zui終處理及顯示，并可實現對主放大器放大倍數的自動控制。其RS232接口可輸出測量結果。

   實驗電路可產生與被測工件的偏轉相當?shù)男盘?，使電表顯示正、負及零三種信號，相似于被測件的偏左、偏右及對中三種情況。利用這個信號可以方便地檢查校對儀器，使整個電路在沒有光電信號的情況下能正常工作。
