ODS油品顆粒磨痕檢測分析系統 中國石油科學研究機構定制項目:潤滑油中顆粒對金屬鋼珠磨損程度觀察檢測分析

SKU: ODS

產品介紹

ODS油品磨痕測量系統是我公司專為中國石油科學研究機構定制的檢測潤滑油中顆粒對金屬（鋼珠）磨損程度的觀察檢測分析系統。該系統采用了具有抑制高反射強光的光學顯微鏡和攝像頭以及分析測量軟件，能清晰地觀測金屬磨損痕跡和檢測金屬磨損程度。

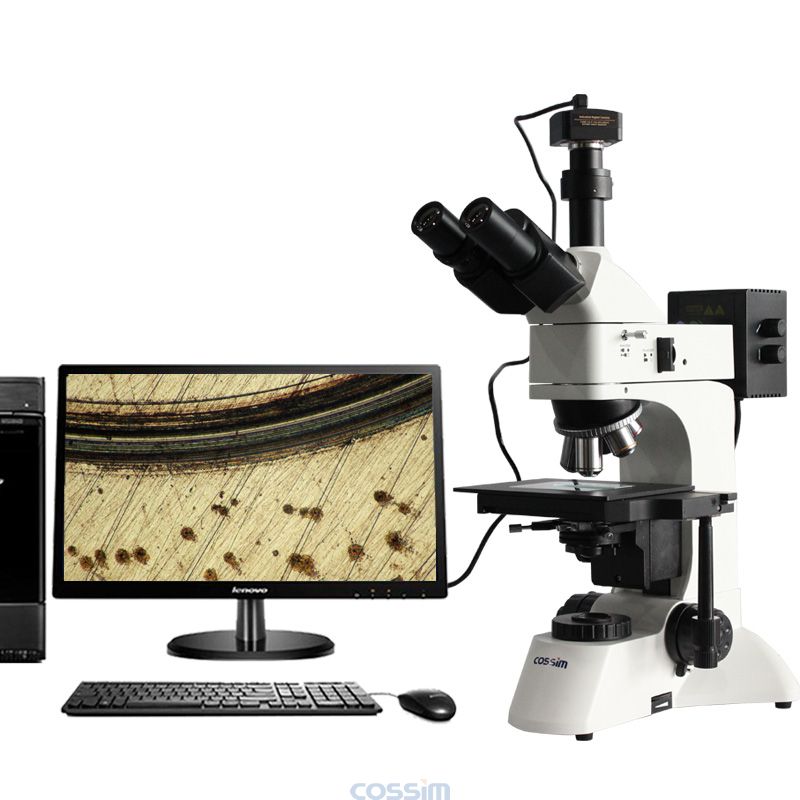

ODS系統配置了無限遠三目金相顯微鏡，高清晰攝像頭，圖像測量管理軟件。獨特的光路大范圍調節功能，改變照明光路中心，利用弱光照明、優化光路等技術手段，解決了光斑問題，獲得了良好的圖像效果，也獲得了用戶的認可，并初步?jīng)Q定以此攝像測量顯微鏡為標準，制定相關標準，在油品檢測行業推廣。

工業油品做四球法、高頻往復試驗時，我們常用的方法是使用測量顯微鏡來測量鋼珠球的磨損尺寸，這種測量方法測量時需要轉動工作臺和測量目鏡來定位進行測量，操作費時費工，并且需要手工記錄結果。隨著科技的發展顯微圖像測量法以漸漸取代了傳統的測量顯微鏡，顯微圖像測量法的優勢在于測量快、不用對被測件定位并且可保存參數。

樣品實拍

ODS油品磨痕檢測系統實拍圖片1
樣品1

ODS油品磨痕檢測系統實拍圖片2
樣品2

ODS油品磨痕檢測系統實拍圖片3
樣品3

ODS油品磨痕檢測系統實拍圖片4
樣品4

ODS油品磨痕檢測系統實拍圖片5
樣品5

技術參數

系統配置：

序號	配置名稱	主要規格參數
1	三目金相顯微鏡	50-800X
2	高清攝像頭	1800萬像素，USB3.0輸出，sony傳感器
3	攝像接口	1X
4	校準尺	C1
5	圖像測量管理軟件	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
6	聯想臺式機（選購）	win7、win10系統，內存8G以上，獨立顯卡，后置USB3.0接口

顯微鏡技術參數：

序號	名稱	技術參數
01	平場目鏡	大視野WF10X(Φ22mm)
02	長距平場物鏡	無限遠PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80
03	總放大倍數	50X-800X
04	觀察頭	三目，鉸鏈?zhǔn)?0°傾斜可360°旋轉
05	轉換器	五孔（內向式滾珠內定位）
06	調焦機構	粗微動同軸調焦，帶鎖緊和限位裝置，微動格值：2μm
07	載物臺	雙層機械移動式（尺寸：210mm×140mm，移動范圍：75mm×50mm）
08	光瞳距離	53-75mm
09	濾色片	藍、磨砂
10	落射照明系統	6V 30W鹵素?zé)?，亮度可調，帶視場光欄、孔徑光欄、（黃、藍、綠、磨砂玻璃）濾色片轉換裝置、推拉式起偏振器
11	透射照明系統	6V 30W 鹵素?zé)簦炼瓤烧{(diào)
12	聚光鏡	阿貝聚光鏡N.A.1.25，帶可變光欄，可上下升降
13	儀器重量	凈重10.0公斤；毛重12.0公斤
14	儀器尺寸	儀器尺寸：26×46×55(cm)；包裝尺寸：28×35×65(cm)

可選購件 顯微鏡選購件：

序號	名稱	技術參數
01	目鏡	10X帶尺目鏡、16X、20X
02	無限遠長距物鏡	2.5X、50X、60X、100X（干）
03	攝像接口	0.65X

攝像系統選購：

序號	名稱	參數及功能
01	顯微鏡攝像頭	900萬、1400萬、1600萬2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

裝箱清單

序號	名稱	主要技術參數	單位	數量
1	顯微鏡主體		套	1
2	三目鏡筒		只	1
3	無限遠長工作距離物鏡	PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80	只	各1
4	平場大視野目鏡	10X	對	各1
5	落射照明器燈箱		套	1
6	透射聚光鏡	阿貝聚光鏡（工作臺底部）	套	1
7	濾色片	藍、綠、黃、磨砂	片	各1
8	螺絲刀	組	套	1
9	備用鹵鎢燈	6V/20W	只	1
10	防塵罩		個	1
11	電源線		根	1
12	攝像頭		只	1
13	攝像接口		只	1
14	圖像測量分析軟件（光盤）		套	1
15	標尺	C1	片	1
16	產品說明書		本	1
17	產品合格證		份	1
18	產品保修卡		份	1
