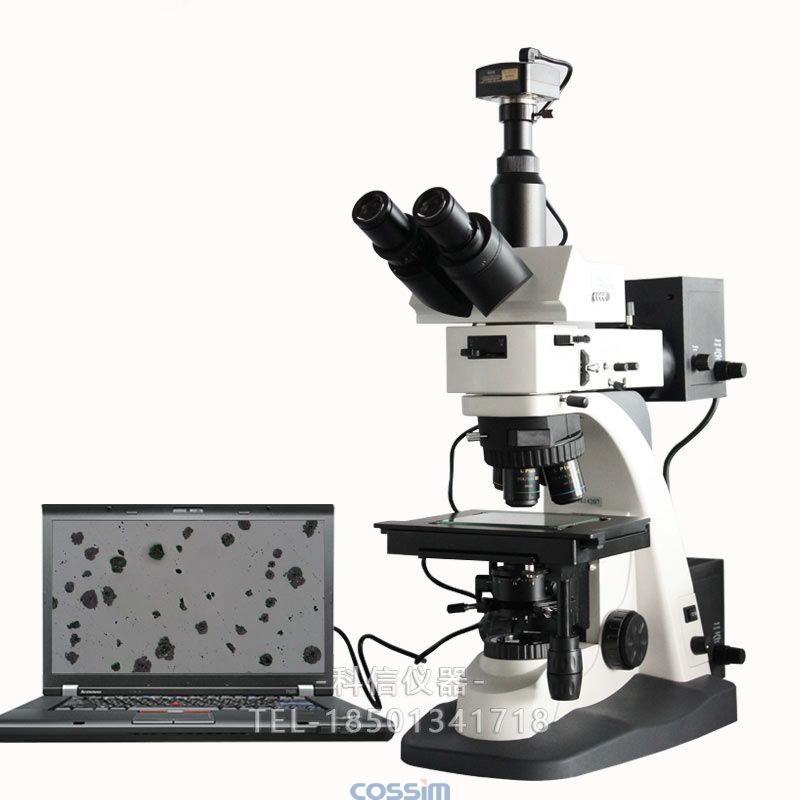

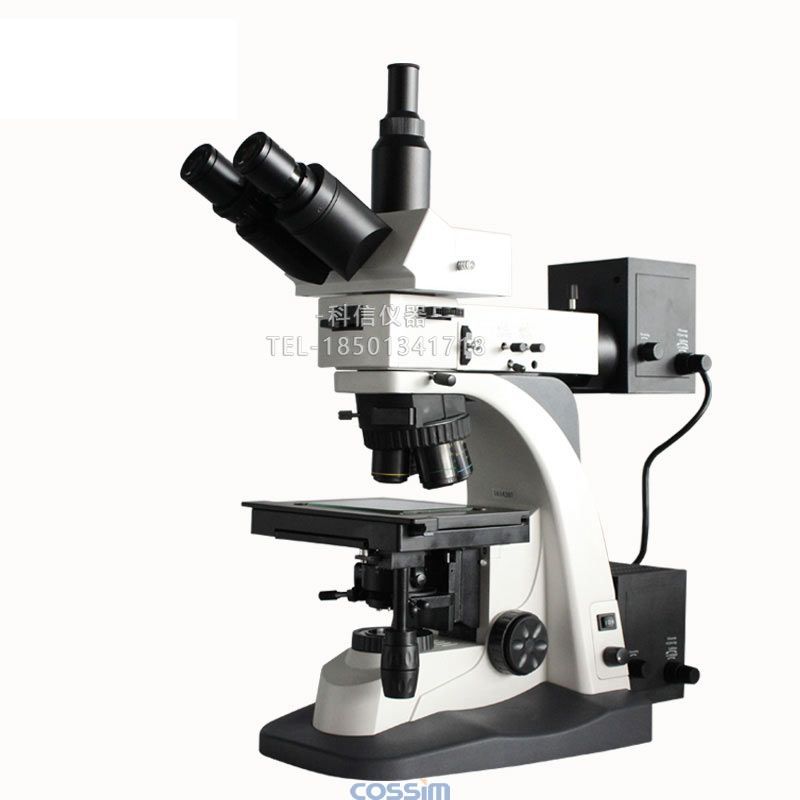

研究型明暗場金相顯微鏡CMY-500BD

序 號

名  稱

技術參數

1

平場目鏡

大視野 WF10X(Φ22mm)

2

無限遠長距平場明暗場物鏡

放大倍率：5X、10X、20X、40X（選購）、50X、100X（選購）

數值孔徑（N.A）：0.1、0.25、0.40、0.6、0.55、0.9

工作距離：29.4、16、10.6、5.4、5.1、4

3

總放大倍數

50X-500X

4

觀察頭

三目鏡,傾斜30?,(內置檢偏振片,可進行切換)

5

轉換器

帶DIC插孔四孔轉換器

6

粗微調調焦范圍

粗、微動同軸調焦，采用齒輪齒條傳動機構.微動格值0.002mm

7

載物臺

機械式載物臺，外形尺寸：: 189mm×160mm移動范圍：80mm×50mm

8

光瞳距離

50-75mm

9

濾色片

插板式濾色片（綠、藍、中性）

10

偏光裝置

偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路

11

照明系統

透射照明:鹵素?zé)?span lang="EN-US">12V/50W, AC85V-230V,亮度可調節

射照明:帶孔徑光欄和視場光欄，鹵素?zé)?span lang="EN-US">12V/50W，AC85V-230V, 亮度可調節

12

儀器重量

凈重11.0公斤    毛重12.5公斤

13

儀器尺寸

儀器尺寸44X45X42（cm） 包裝尺寸45X50X50(cm)

序號

名稱

技術參數

1

目鏡

16X(Φ11mm)

2

測微目鏡

10X(Φ20mm)

3

平場無限遠長工作距離明暗場物鏡

平場無限遠長工作距離明暗場物鏡:

80×/0.75B.D/W.D.4mm、100×/0.80B.D/W.D.3mm

4

物鏡測微尺

0.01mm

5

DIC微分干涉裝置

微分干涉相襯插板及物鏡

6

落射照明

鹵素?zé)?span lang="EN-US">12V/100W, AC85V-230V,亮度可調節

7

透射光源

底座可加透射光源6V20W獨立控制

序號

名稱

參數及功能

1

CMOS數字?jǐn)z像頭

300萬、500萬、900萬、1400萬、1800萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

2

CCD數字?jǐn)z像頭

140萬、200萬、500萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

3

高清模擬攝像頭

日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）

4

單反數碼相機

佳能、尼康、萊卡等千萬級以上像素單反相機（具有拍照、錄像等功能）

序號

名稱

參數及功能

1

基本測量軟件JT-C

可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。

2

金相分析軟件JT-J

包含多達600項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。

3

礦相分析軟件JT-K

通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析?？蓡螐垺⑦B續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。

4

粒度軟件JT-L

包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據?？梢赃B接多媒體、打印、EMAIL等多種方式輸出
