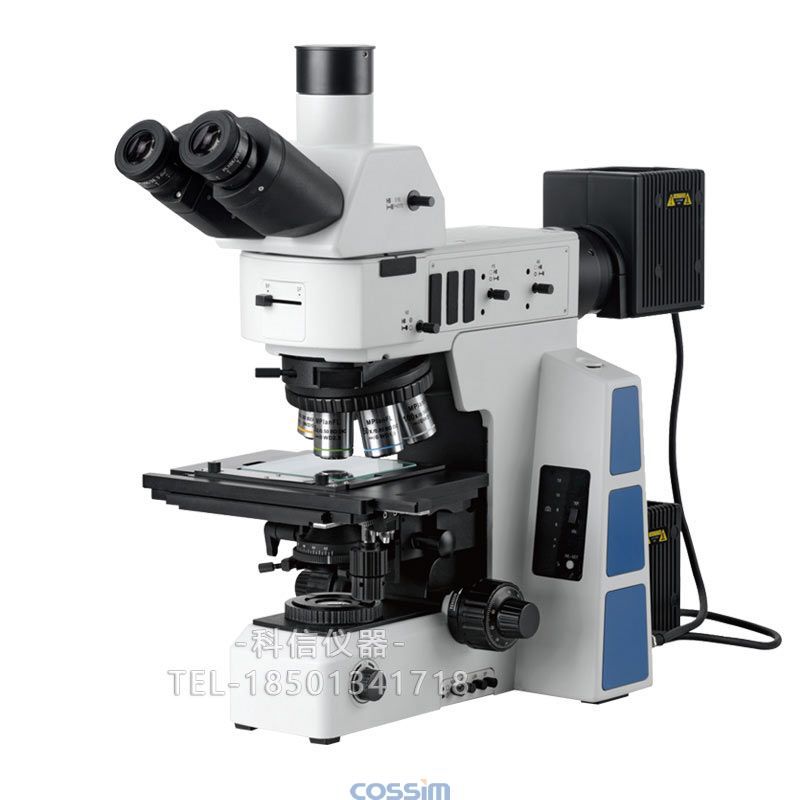

科研用透反射明暗場金相顯微鏡CMY-53BD可升級攝像型視頻型金相分析儀(圖文)

序號

名稱

技術參數

01

平場目鏡

大視野WF10X(Φ25mm)

02

明暗場半復消色差物鏡

無限遠PLL5X/0.15、10X/0.3、20X/0.50、50X/0.80、

03

總放大倍數

50X-500X

04

觀察頭

30°傾斜,無限遠正像鉸鏈三通觀察筒，分光比100/0或0/100

05

轉換器

明暗場6孔轉換器（帶DIC插槽）

06

調焦機構

低手位粗微同軸調焦機構，粗調行程25mm，微調精度0.001mm，帶有防止下滑的調節松緊裝置和隨機上限位裝置

07

載物臺

右手位4英寸機械平臺，行程102（Y）*105（X），帶Y軸鎖定機構，帶擋光板，玻璃載物臺板

08

光瞳距離

50-76mm

09

聚光鏡

搖出式消色差聚光鏡（N.A.0.9）

10

偏光功能

起偏鏡插板（反射用）360°旋轉式檢偏鏡插板（反射用），360°等分刻度盤

11

照明

明暗場反射照明器,帶可變孔徑光闌，視場光闌，中心均可調；帶明暗場照明切換裝置；帶濾色片插槽與偏光裝置插槽

12

功率

12V100W鹵素?zé)粝?，透反射通用（預定中心）

序號

名稱

參數及功能

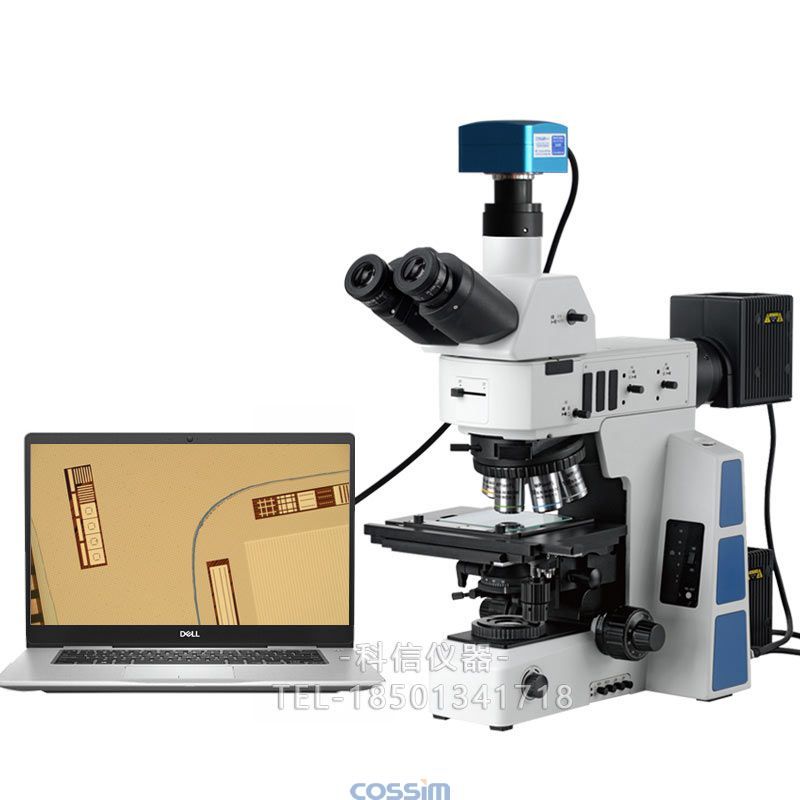

01

USB2.0 CMOS

數字?jǐn)z像頭

500萬、900萬、1600萬、（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

02

USB3.0 CMOS

數字?jǐn)z像頭

500萬、1000萬、1200萬、1800萬（高傳輸速率，具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

03

CCD數字?jǐn)z像頭

140萬、200萬、500萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

序號

名稱

參數及功能

01

金相分析軟件UV-MA

包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。

02

基本測量軟件UV

可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。

03

粒度軟件UV-G

包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據?？梢赃B接多媒體、打印、EMAIL等多種方式輸出。
