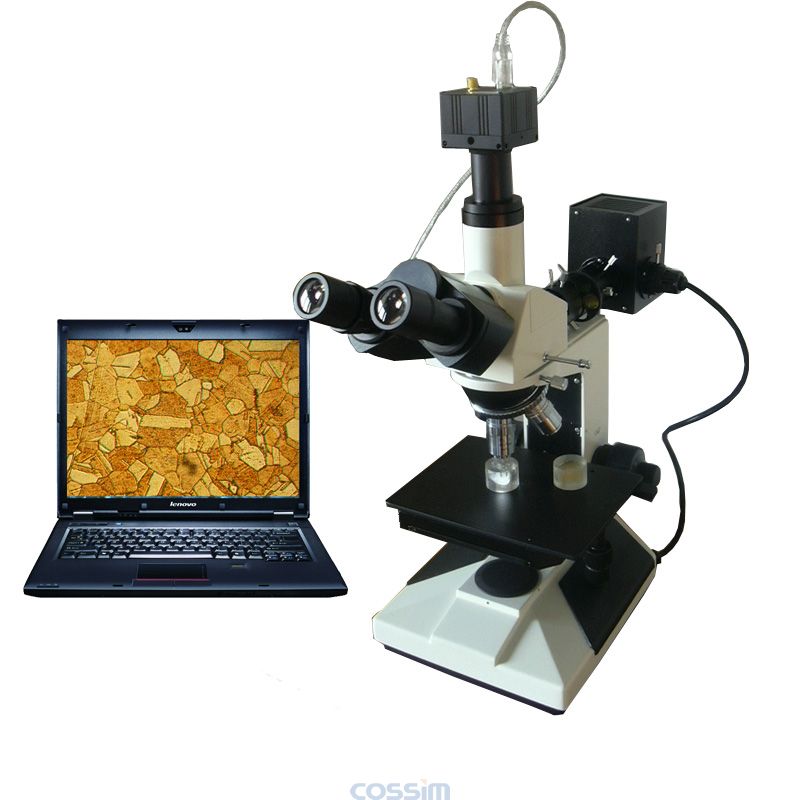

CMY-200Z攝像型正置三目金相顯微鏡金相分析儀

SKU: CMY-200Z

產品介紹

CMY-200系列正置金相顯微鏡適用于金相組織結構與工件表面質量進行顯微觀察，主要用于精密零件，集成電路，包裝材料等產品檢測，產品配置落射照明器、長距平場消色差物鏡、大視野目鏡及內置偏光觀察裝置，具有圖像清晰、襯度好，操作方便等特點，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。廣泛應用于適用于學校、科研、工廠等部門使用。
系統簡介：
攝像型金相顯微鏡是將傳統的光學顯微鏡與電腦及工業攝像機通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還可在電腦顯示器上實時顯示顯微圖像，可單張、定時、連續采集顯微圖像，可對顯微圖像定倍縮放，疊加比例尺。適用于研究人員制作標準定倍定標顯微圖像、定倍定標圖譜比對及論文發表。同時系統也可對所采集的圖像內目標進行直線、折線、圓、角度、面積等多種測量，可為研究檢驗人員研究電子元器件，芯片線路板、紡織印刷，農林牧種子形態，固體粉末及液體中微顆粒，薄膜微孔提供精確的分析檢驗數據
性能特點
1、配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
2、帶有偏光裝置，可進行偏光觀察

技術參數

1、三目觀察頭：三目鏡傾斜30?,(內置檢偏振片,可進行切換)
2、目鏡：大視野 WF10X(Φ18mm)
3、長工作距離物鏡
- a.長距平場消色差物鏡(無蓋玻片) PL 5X/0.12
- b.長距平場消色差物鏡(無蓋玻片) PL L10X/0.25
- c.長距平場消色差物鏡(無蓋玻片) PL L40X/0.60
- d.長距平場消色差物鏡(無蓋玻片) PL L60X/0.75 (彈簧)
4、落射照明系統：6V20W,鹵素?zé)? 亮度可調
5、落射照明器：帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃
6、調焦機構：粗微動同軸調焦, 微動格值:2μm, 粗動松緊可調,帶鎖緊和限位裝置
7、轉換器：四孔(內向式滾珠內定位)
8、載物臺：雙層機械移動式 (尺寸:185mmX140mm,移動范圍:75mmX50mm)
9、外形尺寸：417mmX433mmX388mm
10、儀器重量：12kg

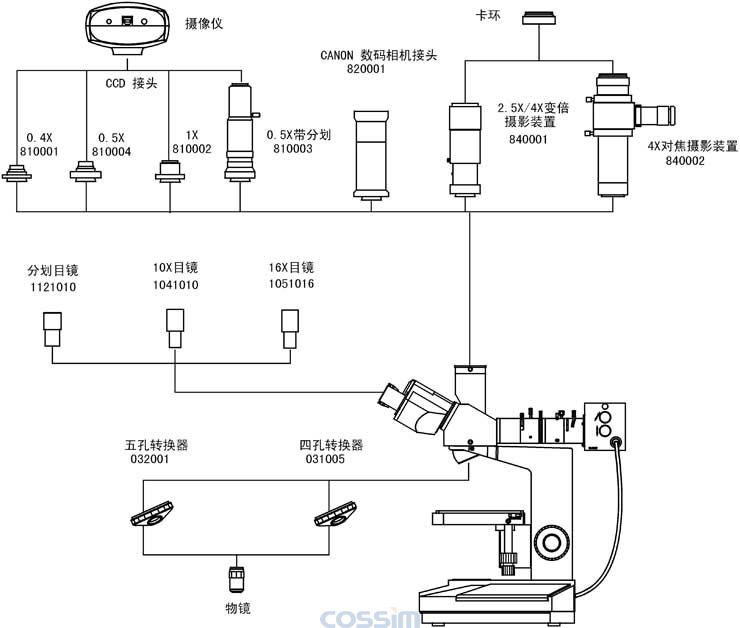

系統配置

攝像型正置金相顯微鏡CMY-200Z：顯微鏡+適配鏡+工業攝像機+測量軟件+電腦(選配）
數碼型正置金相顯微鏡CMY-200M：顯微鏡+相機適配鏡+佳能單反相機+測量軟件

可選購件

1、攝像頭：
- ①日本JVC攝像頭+圖像采集卡
- ②工業攝像機500萬、800萬、1400萬像素
2、圖像分析軟件
- ①專業定量金相分析軟件
- ②礦相分析軟件
3、物鏡：長工作距離物鏡：50X/0.70 、 80X/0.80
4、其他裝置：暗場裝置
