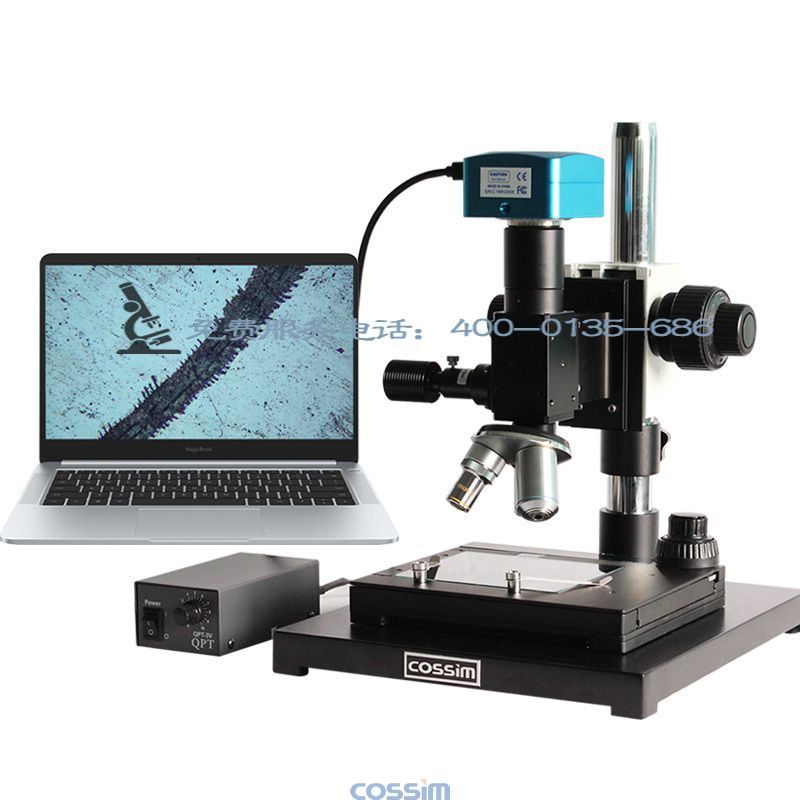

DIM200C單筒同軸金相顯微鏡采用無限遠光學系統，集正置、倒置金相顯微鏡的優點于一身

SKU:

產品介紹

DIM200C同軸高倍單筒金相顯微鏡是一款高倍顯微鏡。采用無限遠光學系統，集正置、倒置金相顯微鏡的優點于一身，大工作距離，落射照明和高分辨率無限遠光學成像系統，廣泛應用于LCD液晶導電粒子彩色濾光片手機屏幕 FPD模組半導體晶圓片 FPC PCB，墨石烯新材料，金相分析等領域。

技術參數

顯微鏡參數：

平臺尺寸：280*250*25mm

轉 換器: 三孔內向式滾珠內定位

物鏡: 無限遠平場物鏡10X，20X，50X

移動平臺：滾珠導軌X、Y軸可連續移動，180×155×26mm，移動范圍： 75mm×50mm

調焦機構：粗微動同軸，粗動松緊可調，帶鎖緊和限位裝置

照明：同軸光（射落光源），

微動精度：0.002mm

物件最大高度：80mm

物鏡	工作距離	線視場	視場范圍	電子倍率（14寸）
5X(選購）	26.1mm	3mm	2.42*1.82mm	118倍
10X	20.2m	1.32mm	1.05*0.8mm	269倍
20X	8.80mm	0.76mm	0.61*0.46mm	468倍
50X	3.68mm	0.3mm	0.24*0.18mm	1185倍
100X（選購）	0.40mm	0.15mm	0.12*0.09mm	2370倍
