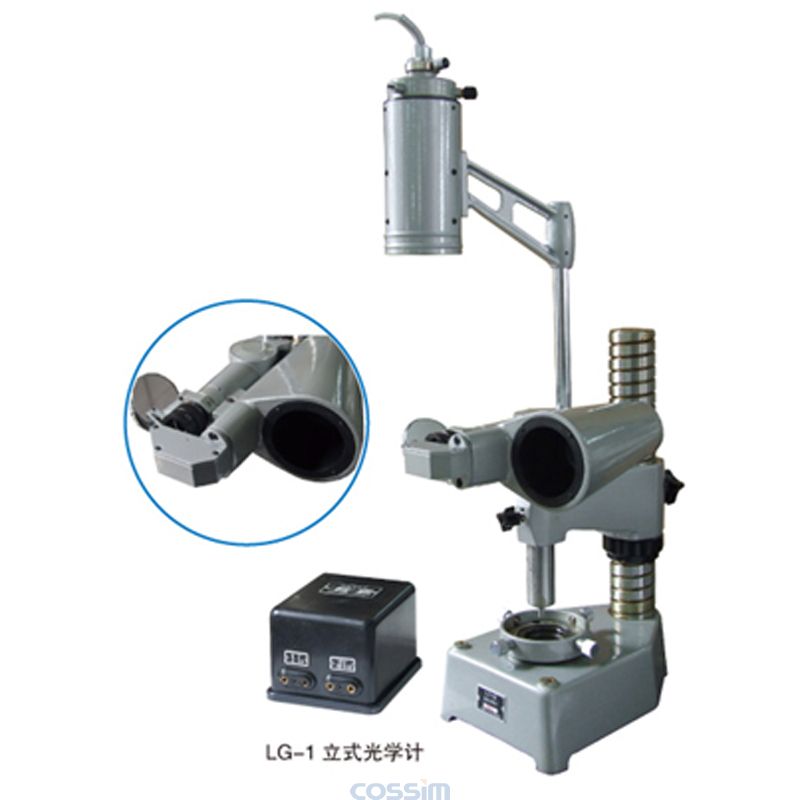

LG-1立式光學計

SKU: LG-1

產品介紹

 本儀器通過兩種測量方式：

目鏡讀數和投影讀數，是采用量塊或標準零件與試件相比較的方式測量物體外形尺寸的儀器。主要用于五等精度量塊，一級精度柱型規及各種圓柱形，球形，線形等物體的直徑或板形物體的厚度的精密測量，對被測件作微小位移測量。亦可用來控制精密零件的加工，對鋁箔、包裝薄膜、紙張等厚度測量，用于大專院校、計量測試部門等企業。

技術參數

被測件最大長度
Max. measured length
 180 mm
直接測量范圍
Measuring range
 ±0.1 mm
分劃板分度值
Scale graduation
 1 μm
總放大倍數
Total magnification
 1000 x
測量壓力
Measuring pressute
 (2±0.2) N
示值變動性Instability 0.1 μm
最大不準確度
Max. inaccuracy
 ±0.25 μm
目鏡讀數方式
Reading mode
分劃板讀數（高清晰分劃板）
Scale
投影讀數方式
Reading mode
分劃板放大讀數
Scale
最大測量誤差
Max. measurement error
±(0.5+L/100) μm  L是被測長度,以mm計
L is the measured length in mm
儀器體積Dimensions 340×160×410 mm
儀器重量Weight 30 kg
標準配件
Standard attachments
可調帶筋園臺Ribbed circular stage, adjustable
可調園平臺Planar circular stage, adjustable
帶筋固定方臺Ribbed square stage, fixed
平面測帽Planar contact tip, Ф2
平面測帽Planar contact tip, Ф 8
小球面測帽Small spherical contact tip
刃形測帽Knife contact tip
選購件Option 三點工作臺
