【金相圖譜】15MnB、15MnVB、20MnV鋼的連桿螺栓(第3評級圖)(圖文)

 根據標準《內燃機連桿螺栓金相檢驗jbt8837-2000》本標準規定了內燃機連桿螺栓金相檢驗的技術要求、檢驗方法和金相組織。

適用于40Cr、35CrMoA以及15MnB、15MnVB、20MnV等鋼制造的內燃機連桿螺栓，經熱處理后的金相組織檢驗。

檢驗設備

金相試樣切割機、金相試樣磨拋機、金相試樣鑲嵌機、金相組織分析顯微鏡（金相顯微鏡）

技術要求

• 內燃機連桿螺栓選用的材料及硬度應符合產品圖樣的規定。
• 選用 40Cr、35CrMoA 等鋼制造的連桿螺栓
  熱鍛的連桿螺栓調質處理后基體組織應為回火索氏體， 允許有少量鐵素體， 其含量應不大于 3%， 按本標準第一級別圖評定，1~3 級合格。
  經球化退火處理冷鐓的連桿螺栓，調質處理后基體組織應為回火索氏體，允許有少量未溶解的 粒狀碳化物，其未溶解粒狀碳化物含量按本標準第二級別圖評定，1~3 級合格。
• 選用 15MnB、15MnVB、20MnV 等鋼制造的連桿螺栓 基體組織中允許有少量鐵素體，其含量應不大于 3%，按本標準第三級別圖評定，1~3級合格。

檢驗方法

• 距螺紋端部為螺栓直徑的 1.5 倍處的橫向截面取樣作為金相磨面。
• 試樣用 2%~5%硝酸酒精浸蝕。
• 在放大 500 倍下觀察，以最差視場作為評定依據。

15MnB 15MnVB 20MnV鋼的連桿螺栓(第3評級圖)

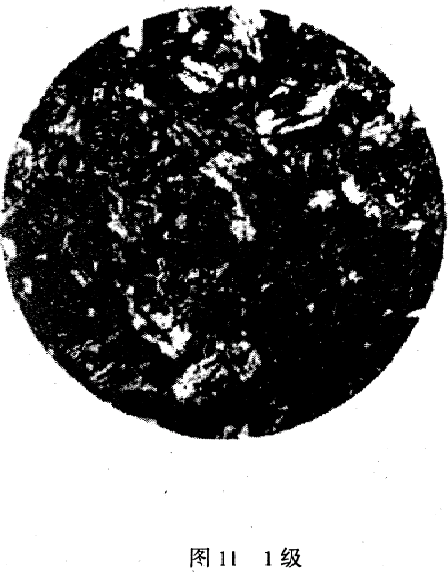

1級 無游離鐵素體

2級 有微量鐵素體

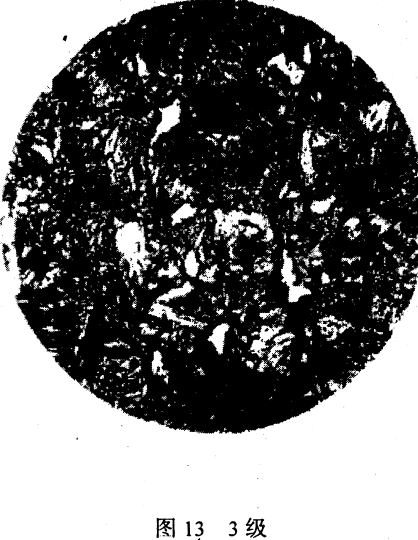

3級 有少量鐵素體

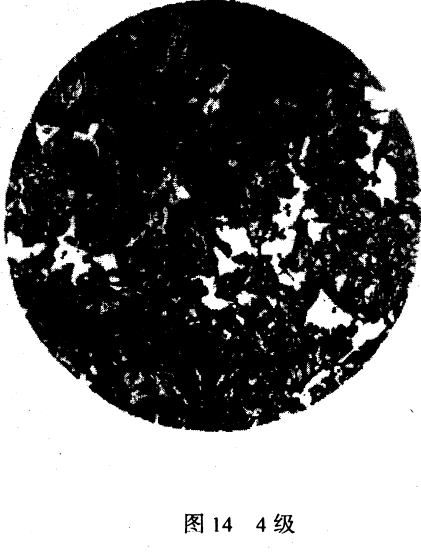

4級 有較多鐵素體

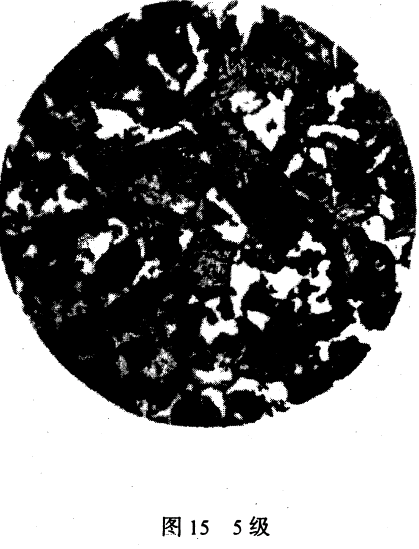

5級 有大量鐵素體
