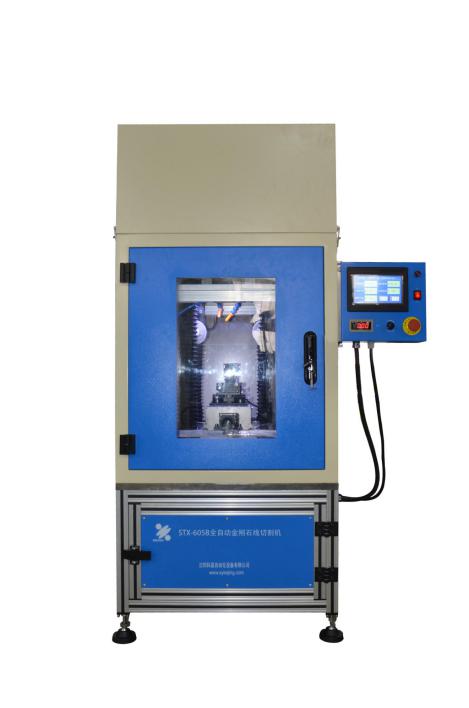

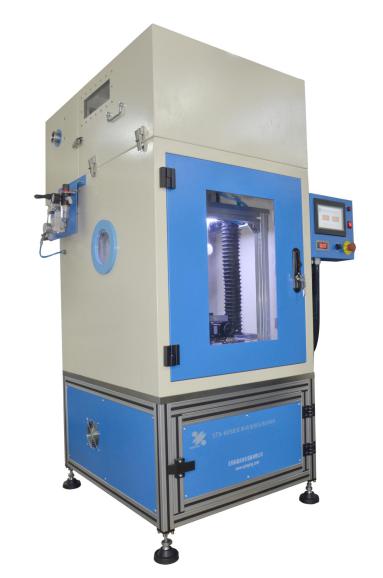

STX-605B全自動金剛石線切割機
產品介紹
STX-605B全自動金剛石線切割機是經過CE認證的切割設備。用于材料分析樣品的精密切割,例如晶體、陶瓷、熱電材料(如碲化鉍,碲化鉛、硅鍺合金等)、玻璃、蜂窩陶瓷(汽車尾氣處理載體,薄壁,易碎)、巖樣、礦樣、金屬、塑料、PCB、耐火材料、建筑材料、生物及仿生復合材料等。本機尤其適合于進行超薄片的精密切割,Zui薄片厚可以達到0.2mm。
技術參數
型號
|
STX-605B全自動金剛石線切割機
|
主要特點
|
1、適用于脆性、容易解理晶體的精密切割。
2、采用金剛石線進行切割,切割質量優良。
3、采用鋁型材結構,美觀輕便。
|
線速度
|
0-5m/s
|
繞絲筒電機參數
|
AC220v 50Hz 300w
|
切割線總長度
|
150m
|
電動角位臺角度調節范圍
|
±10°
|
電動角位臺重復定位精度
|
±450″
|
電動角位臺中心承載重量
|
5kg
|
最大樣品重量
|
3kg
|
電動轉臺旋轉角度
|
0-360°
|
電動轉臺重復定位精度
|
0.02°
|
外形尺寸
長x寬x高
|
617x620x1500
|
樣品調節機構
|
電動三維調節臺(電動轉臺、電動角位臺)
|
Z軸行程
|
≤160mm
|
Y軸行程
|
≤180mm
|
最大切割樣品直徑
|
Φ150mm
|
張緊結構
|
氣動張緊
|
張緊力調節范圍
|
0.1-0.4MPa
|
金剛石線使用直徑
|
<0.45mm
|
機床重量
|
≈183kg
|
標準配件
|
1
|
聚乙烯(PE)張緊輪
|
2個
|
|
2
|
聚乙烯(PE)導向輪
|
2個
|
|
3
|
金剛石線
|
2卷
|
|
4
|
水泵
|
1個
|
|
5
|
樹脂陶瓷塊
|
2塊
|
|
6
|
石蠟棒
|
4根
|
|
|
