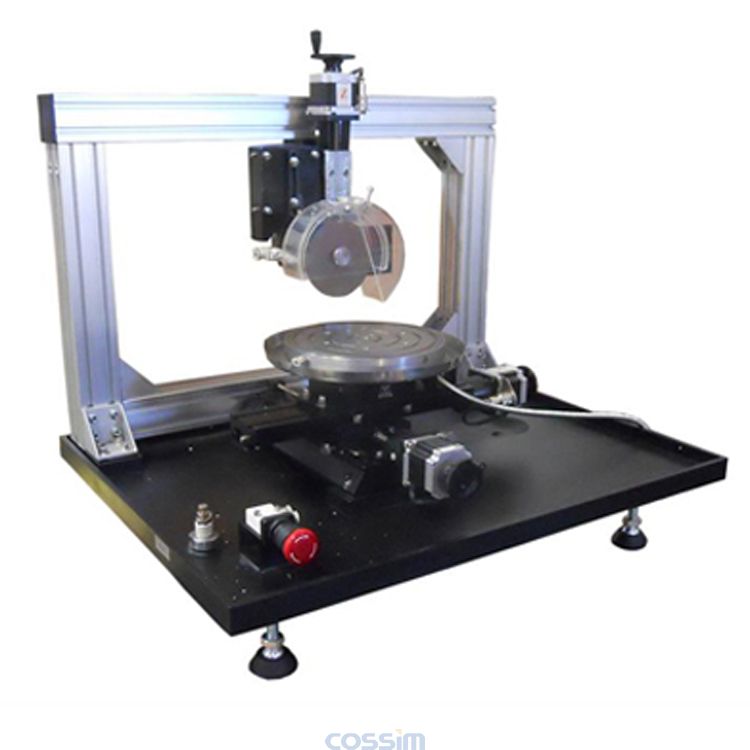

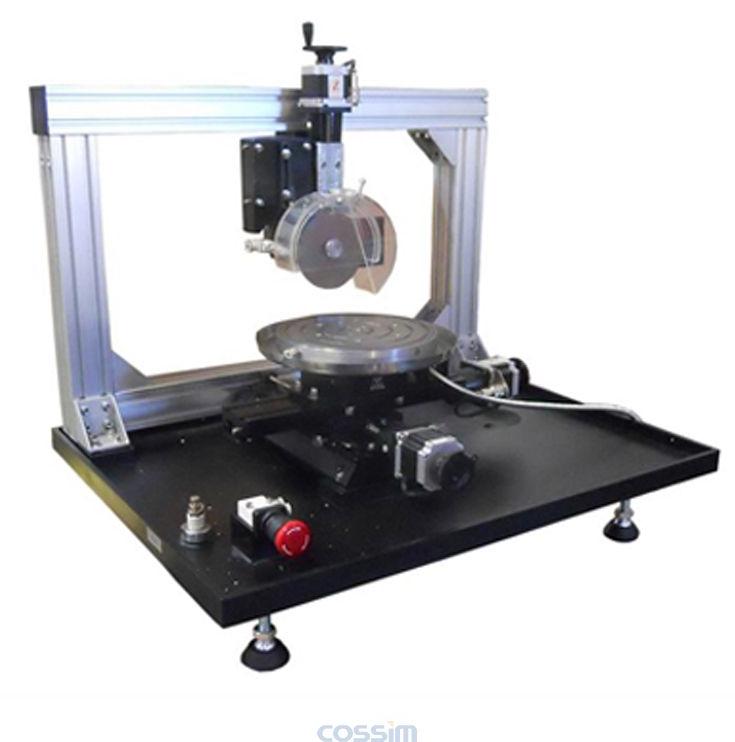

SYJ-800 劃片切割機

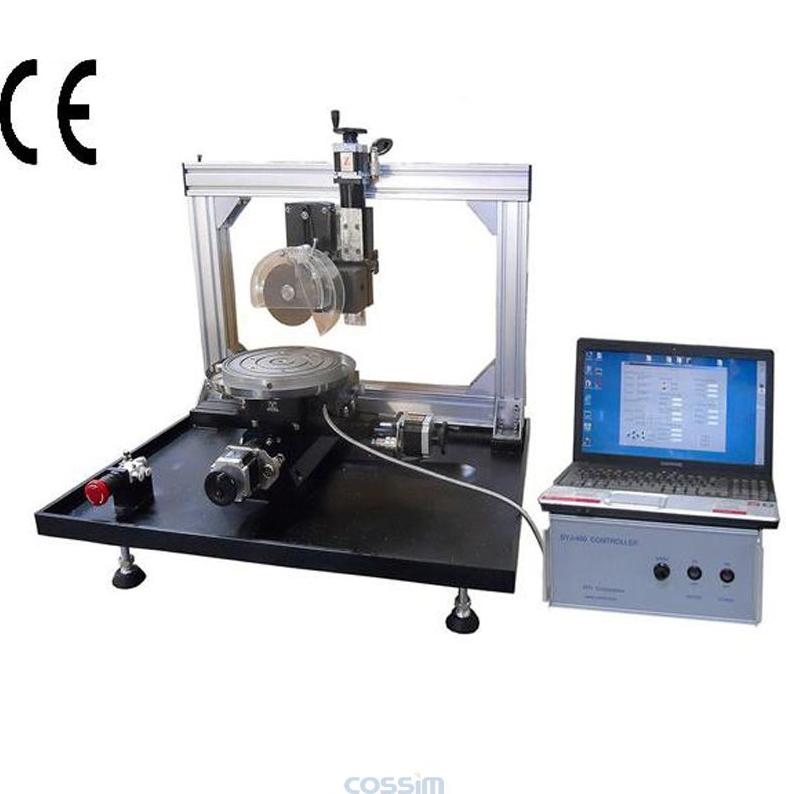

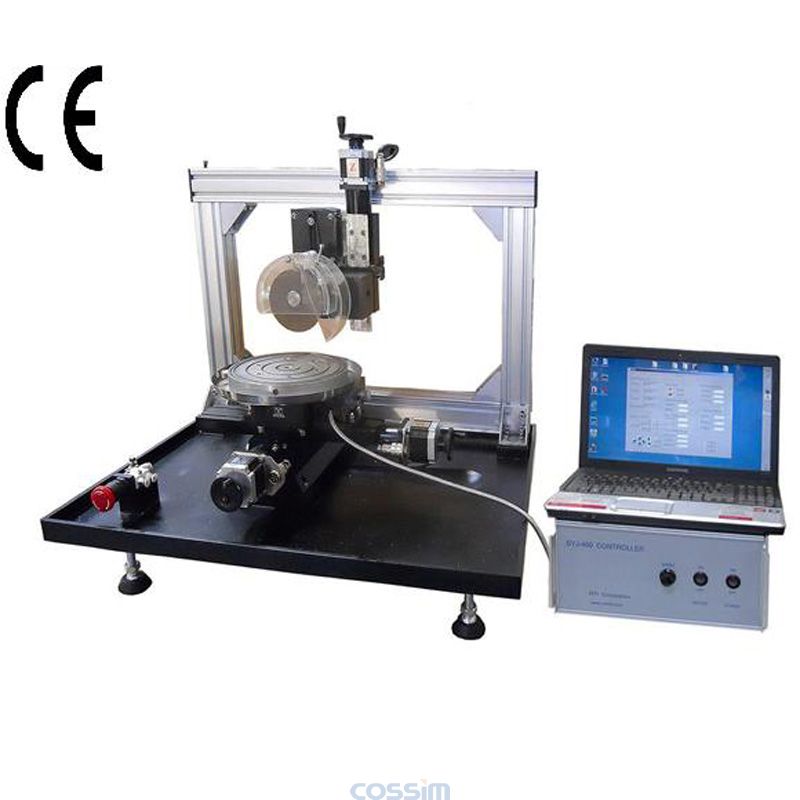

1、可用計算機進行控制，允許您自己編制程序，進行切割。

2、主軸采用3000轉大扭矩直流電機，通過控制調速旋鈕，使速度在300-3000rpm內可調。

3、旋轉臺可進行手動或自動控制的水平360°旋轉，轉動公差±0.01°，操作簡單方便。

4、配有8英寸的精密真空吸盤，劃片晶圓直徑可達200mm。切割時使用Φ220mm載物盤，切割行程可達200mm      ×200mm。

5、可根據材料的尺寸選用適合的鋸片和夾鋸墊。

1、電源電壓：220V

2、主軸驅動功率：180W

3、主軸轉速：300rpm-3000rpm

4、X軸行程：200mm

5、Y軸行程：200mm

6、Z軸行程：55mm

7、步進電機分辨率：0.0025mm

8、步進電機定位精度：0.01mm

9、可加工劃片厚度：0.05mm-2.5mm

10、可切割最大深度：10mm（局部可達30mm）

11、工作臺旋轉：360°±0.01°

12、玻璃載物盤：Φ220mm

13、真空吸盤：Φ200mm（8″）

14、鋸片：劃鋸片Φ86mm×Φ70mm、切割片Φ100mm×Φ12.7mm

1、全燒結金剛石鋸片Φ100mm×Φ12.7mm×0.35mm、Φ76mm×Φ12.7mm×0.23mm

2、邊緣燒結金剛石鋸片Φ100mm×Φ12.7mm×0.4mm、Φ150mm×Φ12.7mm×0.5mm

3、金剛石劃鋸片Φ80mm×Φ70mm×0.15mm

4、TW-1型無油真空泵

5、劃鋸片夾鋸墊
