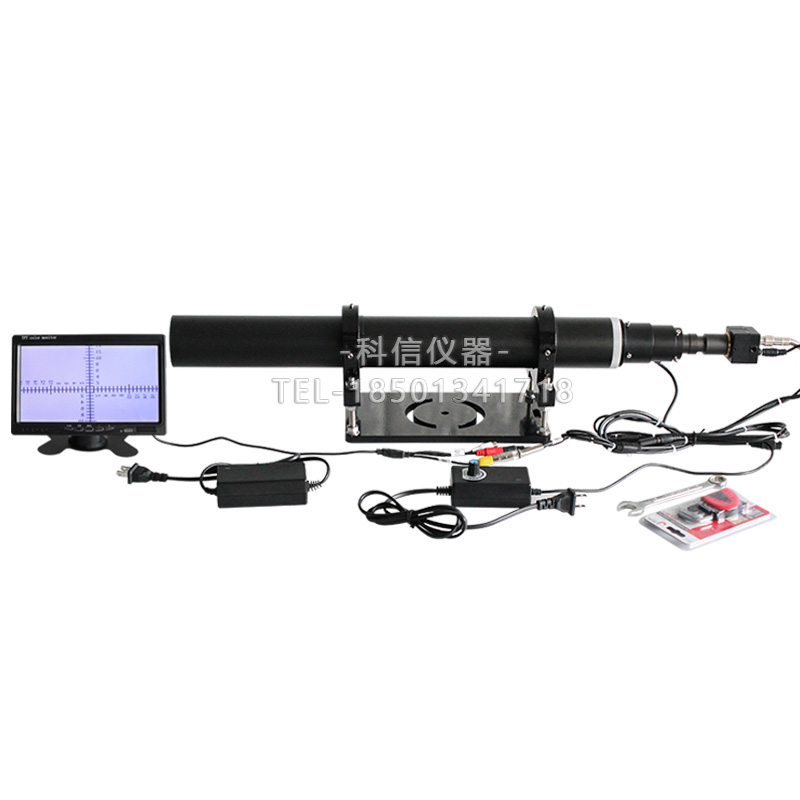

平行光管SZF550高清帶CCD維修校正臺裝校調整光學儀器

  平行光管是最基本的校驗儀器。為了便于光學儀器和激光儀器的安裝和校驗，介紹下平行光管的基本原理及機構組成。它主要由物鏡，分化板，毛玻璃，光源及鏡筒組成，分劃板決定平行光管的不同用途。根據生產實踐要求面設計平行光管，可以在室內提供有限距離的目標。它可以用于儀器的裝校，光學系統特性常數的測定等。

根據幾何光學原理，無限遠遠近的物體經過透鏡后將成像在焦平面上；反之，從透鏡焦平面上發出的光線經透鏡后將成為一束平行光。如果將一個物體放在透鏡的焦平面上，那么它將成像在無限遠處。

平行光管的結構原理圖，它是由物鏡及置于物鏡焦平上的分劃板，光源以及為使分劃板被均勻照亮而設置的毛玻璃組成。

由于分劃板置于物鏡的焦平面上，因此當光源照亮分劃板后，分劃板上每一點發出的光經過透鏡后，都成為一束平行光。又由于分劃板上刻有專用的十字刻度值。這些刻有十字刻度值的分劃板將成像在無限遠處。 這樣，對于觀察者來說，分劃板就是在有限的距離內，產生了一個無限遠距離的目標靶。

結論：平行光管是校正過程中常用的一種基本光學工具，了解平行光管的基本原理和使用方法，對光學儀器的安裝和校正具有非常重要的意義。（注釋：由于平行光管作為一種光學檢測儀器。又由于平行光管的光學系統復雜，調試繁瑣，步驟之多，品種多。所以需要根據不同的用途選用不同技術參數和精度要求的產品，同時需要權衡重量，成本等因素，切不可一味追求長焦距，大視場，大口徑，高精度。因為平行光管的價格與技術參數，精度等級基本成指示符關系遞增。比如，同為焦距550MM的平行光管，當口徑由55MM增加到100MM時，價格將增加4-5倍。而一個焦距550MM的平行光管，當焦距增加到2M時，價格將增加1-2個數量級?。?/span>

 工位的技術參數;

1，特點：單管獨立控制系統。

2，光學系統：F550平行光管（光學誤差10米±0.3MM）

3，控制系統：自主研發數字LED光源調節。

4，顯示系統：自主研發高倍鏡頭，高清CCD視頻采集單畫面顯示.

5，調試方法：手動調試。

6，輸入電壓：AC220V/50HZ,最大功率100W.

7，要求環境：車間干凈整潔，千級以上車間，工位區域做好防護，禁止非工作人員走動碰到光管。

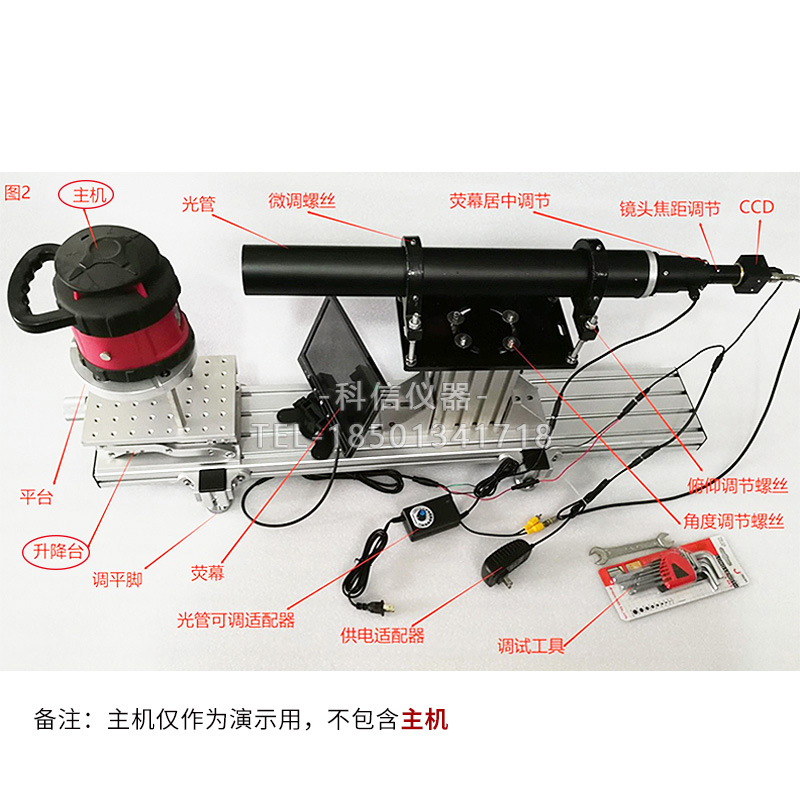

七，設備清單：

1，單管維修校正臺主機 （選購）             1套

2，顯示器（含多功能支架）                  1臺

3，F550光電一體平行光管含CCD              1套

4，調試工具一套。                          1套

6，平行管原理說明書                        1份
