F550平行光管

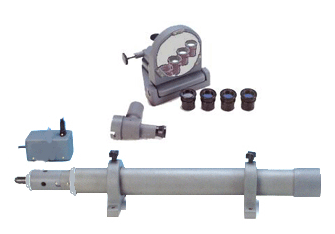

產品介紹

平行光管是通過它取得來自無遠的光束，此光束謂之平行光。是裝校調整光學儀器的重要工具，也是光學量度儀器中的重要組成部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組的焦距，鑒別率，及其他成像質量。

將附配的調整式平面反光鏡固定于被檢運動直線的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。

平行光管結構:

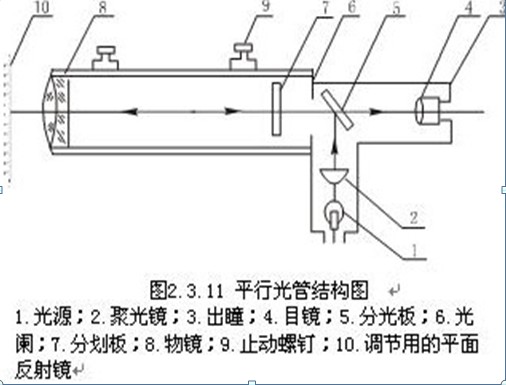

  實驗中使用的F550平行光管，其光學系統相當于一個具有高斯目鏡結構的測量望遠鏡。

由光源發出的光束經分光板5反射，照亮分劃板7。分劃板處于物鏡的焦平面上，因而由分劃板上每一點發出的光經過平行光管物鏡后，形成一束平行光。為了準確調整分劃板的位置，   在平行光管上附有高斯目鏡和調整用的平面反射鏡。

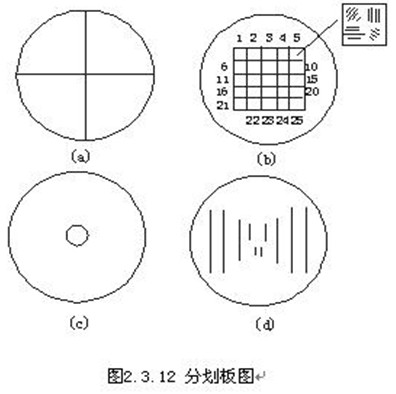

• ①十字分劃板見圖2.3.12（a），用來調整平行光管。
• ②分辨率板見圖2.3.12 （b），分2號和3號兩種，每塊板上有25個圖案單元。對2號板，從第1單元到第25單元，每個圖案單元中平行條紋的寬度由20 um遞減到5um；而3號板，則由40 um遞減到10um。
• ③星點板見圖2.3.12 （c），星點直徑為0.05mm，通過被檢驗的光學系統后，得到該星點的衍射花樣，根據花樣的形狀可以定性檢查系統成像質量的好壞。④玻羅板見圖2.3.12（d），在玻璃基板上用真空鍍膜的方法鍍有五對刻線，各線對的間距分別為1.000mm、2.000mm、4.000mm、10.000mm和20.000mm。將玻羅板與測微目鏡配合，可用來測定透鏡的焦距和玻璃基板的平行度。

三、F550平行光管調節方法

  為了使平行光管的出射光束嚴格平行，以提高測量的精度，必須在使用平行光管前，對平行光管進行兩方面的調節：

• （1）用自準法，使分劃板嚴格處于物鏡的焦平面上；
• （2）使十字分劃板中心與平行光管光軸重合。

具體調節步驟如下：

• ①按圖2.3.11安裝平行光管，分劃板座上放十字分劃板。
• ②調節目鏡，使目鏡中能清楚地看到十字分劃板。
• ③調節平面反射鏡，使由平行光管射出的光束經平面鏡反射后返回平行光管，在目鏡中看到反射光斑和十字線的反射像。
• ④細心調節分劃板座前后位置，使目鏡中同時能清楚看到十字線和它的像，并且沒有視差，這時分劃板已基本調節在物鏡的焦平面上。
• ⑤調節平面反射鏡的垂直和水平調節螺旋，使分劃板十字線與它的像重合。
• ⑥松開平行光管座上的止動螺旋，將平行光管繞其光軸轉過180°，如發現分劃板十字線的物像不再重合，說明分劃板十字線中心還沒有與平行光管光軸重合。此時應分別調節平面反射鏡及分劃板座調節螺旋，兩者各調節一半，使分劃板十字線物像重合。
• ⑦重復上述步驟，反復調節，直到轉動平行光管時，十字線物像始終重合。至此，平行光管調節完畢。
