金相分析軟件 分析軟件

 這套專業的金相分析軟件UV-ME配上高清晰度的金相顯微鏡和專業的攝像頭，連接電腦可對金相組織圖像進行分析鑒定，(如平均晶粒度評級符合GB6394－86、混有珠光體的鐵素體晶粒度測量評級符合GB6394－86、鋼中非金屬夾雜物的測量符合GB10561－89、脫碳層、滲碳層的測量符合GB224－8和GB11354－89、球墨鑄鐵球化分級和石墨大小評定符合GB9441－88、珠光體片層間距測量、灰鑄鐵石墨長度測量符合GB7216－87、中碳鋼馬氏體針長長度測量、塊狀炭化物測量符合GB4462－84、各種相含量測量等)，統計及圖文報表輸出。

    UV-ME金相分析軟件融合了當今先進的圖像分析技術，功能強大和技術全面，為金相顯微鏡和智能分析技術的完美結合，測量、評定結果快速、正確，符合國家GB和行業JB/YB標準。系統界面全面漢化，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可操作自如。并為學習金相常識和普及操作提供了快捷方法。

一、軟件基本功能：

1、可以在圖像上顯示標尺、指示箭頭、文字

2、可以對圖像進行多種處理：如：影像增強、圖像疊加、局部提取、定倍放大、對比度亮度顏色調節等幾十種功能。

3、具有長度、圓度、曲線、周長、面積、百分比含量等幾何參數的基本測量

4、可以數據表格方式輸出，直方圖輸出、圖像打印輸出。

二、軟件專用功能：

1、晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）

2、非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）。

3、珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級。

4、脫碳層、滲碳層測量。表面圖層厚度測量。

5、鐵素體、奧氏體型不銹鋼中相－—面積測量。

6、高硅鋁合金初晶硅與共晶硅分析。

7、鈦合金材料分析。。。。等。

8、包含基本常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗要求。

9、鑒于新材料和進口牌號材料的不斷增加。對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

三、操作指南：

1、尺寸標定：通過顯微鏡上放置的標準尺來標定顯微鏡上各個物鏡所觀察的實際尺寸在算機顯示屏上顯示相應比例尺寸

2、圖像處理：通過多種優化手段來提高拍攝圖像的清晰度。

3、區域選?。嚎梢赃x取所需區域或全部區域已便分析。

4、目標分析：對選取的顯微金相圖像進行測量、圖譜對比或由計算機進行自動評級

5、圖片管理：編輯、保存、輸出、打印。

四、實際圖例：

1、晶粒度 自動評級：

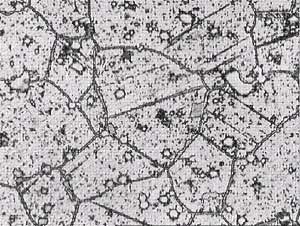

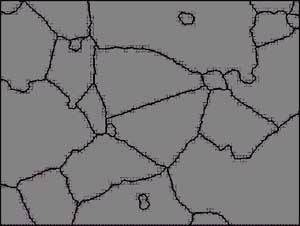

    原圖 提取晶界

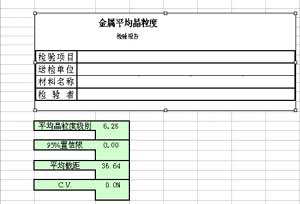

  測量后圖 表格報告

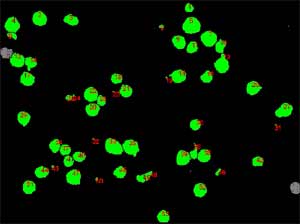

2、球墨鑄鐵 自動評級

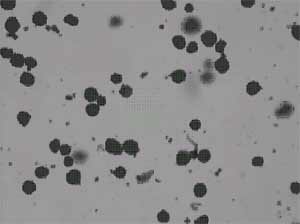

  原圖 處理后圖

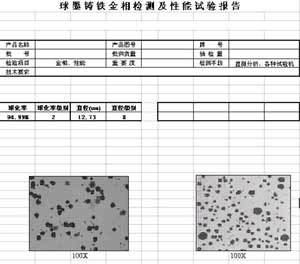

表格報告：

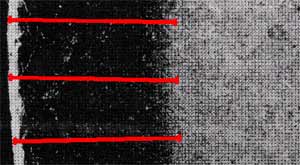

3、滲碳層測量

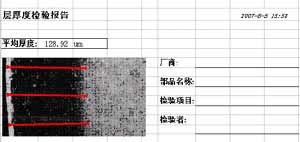

  表格報告：

4、珠光體評級

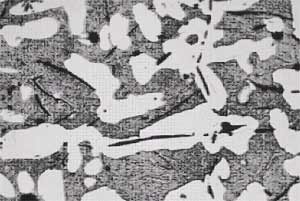

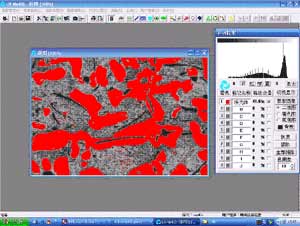

  原圖 處理后評級
