管材炭黑分析評級軟件 分析評級軟件

 一、應用范圍：

1、聚烯烴管材、管件和混配料中顏料或炭黑分散的檢定顯微圖像分析
2、固體粉末測量分析，包括不同顏色顆粒成分的含量分析
3、膏狀物顆粒測量分析，包括不同顏色顆粒成分的含量分析
4、液體中微小物、顆粒測量分析，包括不同顏色顆粒成分的含量分析
二、主要功能：
1、能自動對炭黑顯微圖像按國家標準-GB/T 18251-2000進行分析和評級。
2、可以在圖像上顯示標比例尺、十字網格線。
3、軟件可以對所攝顆粒圖像進行分析，并給出有效物編號，周長，等積圓直徑，圓度，等周長圓直
   徑，孔洞面積，不含洞面積，最小矩形區，矩形度，長軸長度，長軸方向角，垂長軸長度，長軸長
   寬比，短軸長度，短軸方向角，垂短軸長度，短軸長寬比，最大長寬比，區域?qū)挾?，區域高度，區
   域?qū)捀弑?，平均直徑，圓面積率，半周長，視場面積，內容物數目，內容物面積，內容物面積百分
   比，內容物數密度，有效物數目，有效物面積，有效物面積，有效物面積百分比，有效物數密度等
   30幾種參數數據。數據可以輸出導入EXCEL表格，對攝像的顆粒進行編號，編號跟表格里的顆粒序
   列號一一對應，并生成粒徑個數統計表，粒徑面積統計表，粒徑分布表，粒徑累計分布表。
4、軟件具有Dn10，Dn50，Dn90和Ds10，Ds50，Ds90數據。[Dn10(um)如果把顆粒按照從小
   到大的順序排列，編號為1、2、3……N，“Dn10”代表處于第（N*10%）個位置那個顆粒。
   Dn50，Dn90同理。Ds10（um）如果把顆粒按照從小到大的順序排列，編號為1、2、3……N，
   顆?？偯娣e為S，“Ds10”是使得前若干個顆粒面積之和達到(S*10%)的那個顆粒直徑，Ds50，
   Ds90同理。
5、軟件可以對所攝圖像進行長度，角度，周長，面積，點到直線，直線與直線，直線到圓弧等幾何參
   數測量。
6、可對圖像實行定倍打印照片。
三、輔助功能：
1、系統可以對所攝圖像進行形狀處理，以便于更好的進行測量分析。例如；填充對象物，提取孔洞，
   提取輪廓，粘連對象物，分離對象物，對象物膨脹，對象物收縮，去除較小對象，去除較小孔洞，
   對象物細化，篩選對象物，生成輪廓圖像等。
2、區域選取工具。例如魔杖，套索，橢圓，矩形，圓形工具，方形工具等。
3、圖像處理。例如：圖像拷貝，調節顏色，亮度/對比度，圖像均勻，生成負像，加濾色片，中值濾
   波，平滑，銳化，局部增強，邊界增強等。
四、操作步驟：

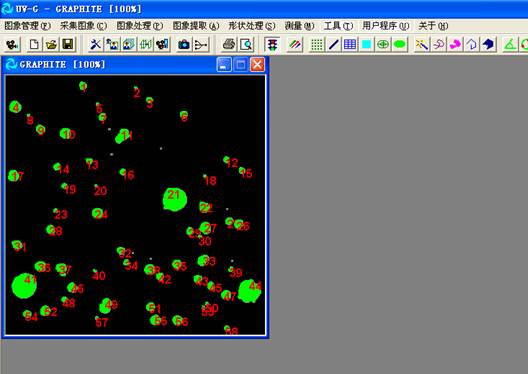

1、攝像采集圖像。
2、選擇標尺文件。
3、載入數據文件。
4、執行選定程序。
五、分析報表如下：

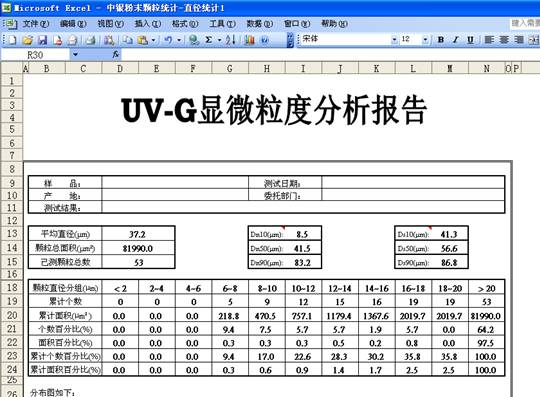

原始數據表格（有效物編號，周長，等積圓直徑，圓度，等周長圓直徑，孔洞面積，不含洞面積，最小矩形區等30幾種數據。）

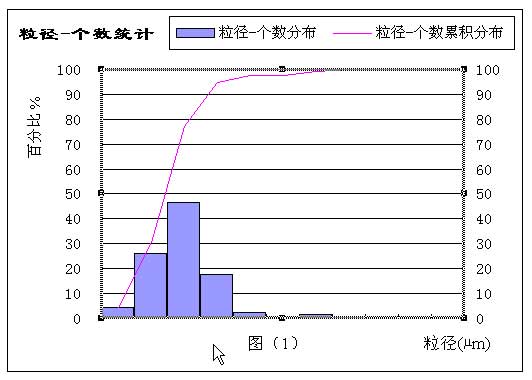

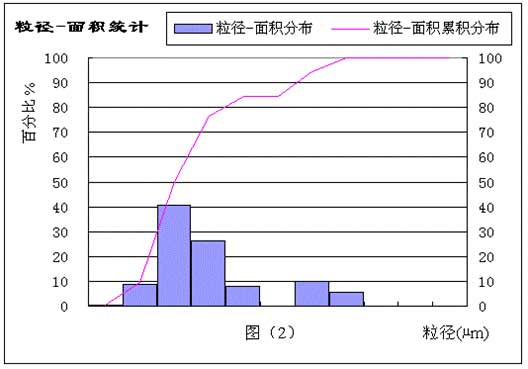

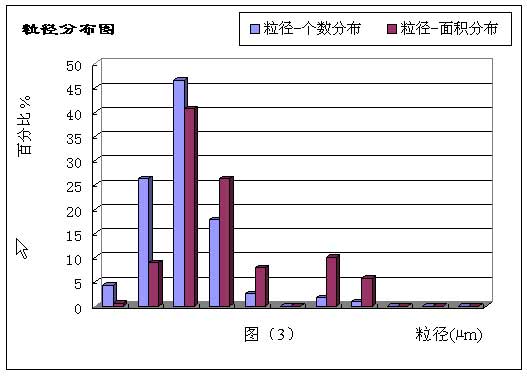

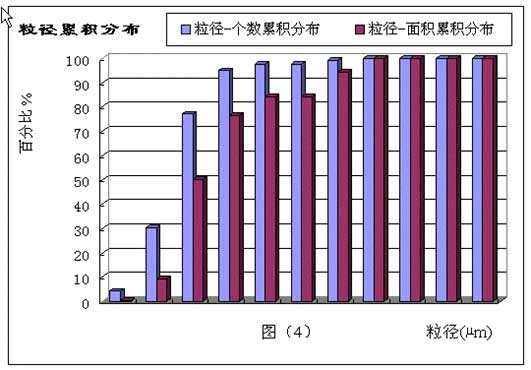

直徑統計表格（Dn10，Dn50，Dn90，Ds10，Ds50，Ds90和圖1粒徑個數統計表，圖2粒徑面積統計表，圖3粒徑分布表，圖4粒徑累計分布表等數據。）
