什么是微分干涉差顯微鏡?DIC是什么原理?

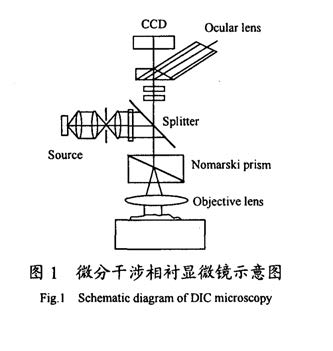

微分干涉相襯顯微鏡（DIC顯微鏡 differential interference contrast microscope）的物理原理完全不同于相差顯微鏡，技術設計要復雜得多。DIC利用的是偏振光，透射式DIC顯微鏡有四個特殊的光學組件：偏振器（polarizer）、DIC棱鏡、DIC滑行器和檢偏器（analyzer）。偏振器直接裝在聚光系統的前面，使光線發生線性偏振。在聚光器中則安裝了石英Nomarski棱鏡，即DIC棱鏡，此棱鏡可將一束光分解成偏振方向不同的兩束光（x和y），二者成一小夾角。聚光器將兩束光調整成與顯微鏡光軸平行的方向。最初兩束光相位一致，在穿過標本相鄰的區域后，由于標本的厚度和折射率不同，引起了兩束光發生了光程差。在物鏡的后焦面處安裝了第二個Nomarski棱鏡，即DIC滑行器，它把兩束光波合并成一束。這時兩束光的偏振面（x和y）仍然存在。最后光束穿過第二個偏振裝置，即檢偏器。在光束形成目鏡DIC影像之前，檢偏器與偏光器的方向成直角。檢偏器將兩束垂直的光波組合成具有相同偏振面的兩束光，從而使二者發生干涉。x和y波的光程差決定著透光的多少。光程差值為0時，沒有光穿過檢偏器；光程差值等于波長一半時，穿過的光達到最大值。于是在灰色的背景上，標本結構呈現出亮暗差。為了使影像的反差達到最佳狀態，可通過調節DIC滑行器的縱行微調來改變光程差，光程差可改變影像的亮度。調節DIC滑行器可使標本的細微結構呈現出正或負的投影形象，通常是一側亮，而另一側暗，這便造成了標本的人為三維立體感，類似大理石上的浮雕，如下圖。
