細(xì)說(shuō)金相實(shí)驗(yàn)中金屬金相組織的常見(jiàn)形態(tài)



研究金屬或合金內(nèi)部結(jié)構(gòu)的科學(xué)，主要使用的設(shè)備就是金相顯微鏡(http://www999938.com/jinxiang_5_0.shtml)，使用金相顯微鏡的金相方法觀察到的金屬及合金的內(nèi)部組織。



除此以外它還研究當(dāng)外界條件或內(nèi)在因素改變時(shí)，對(duì)金屬或合金內(nèi)部結(jié)構(gòu)的影響。所謂外部條件就是指溫度、加工變形、澆注情況等。所謂內(nèi)在因素主要指金屬或合金的化學(xué)成分。金相組織是反映金屬金相的具體形態(tài)，如馬氏體，奧氏體，鐵素體，珠光體等等。









碳與合金元素溶解在a-fe中的固溶體。亞共析鋼中的慢冷鐵素體呈塊狀，晶界比較圓滑，當(dāng)碳含量接近共析成分時(shí)，鐵素體沿晶粒邊界析出。





碳與鐵形成的一種化合物。在液態(tài)鐵碳合金中，首先單獨(dú)結(jié)晶的滲碳體(一次滲碳體)為塊狀，角不尖銳，共晶滲碳體呈骨骼狀。過(guò)共析鋼冷卻時(shí)沿acm 線析出的碳化物(二次滲碳體)呈網(wǎng)結(jié)狀，共析滲碳體呈片狀。鐵碳合金冷卻到ar1以下時(shí)，由鐵素體中析出滲碳體(三次滲碳體)，在二次滲碳體上或晶界處呈不連續(xù)薄片狀。

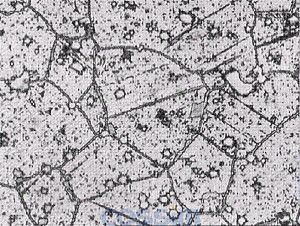

碳與合金元素溶解在γ-fe中的固溶體，仍保持γ-fe的面心立方晶格。晶界比較直，呈規(guī)則多邊形;淬火鋼中殘余奧氏體分布在馬氏體間的空隙處





大塊狀或條狀的鐵素體內(nèi)分布著眾多小島的復(fù)相組織。過(guò)冷奧氏體在貝氏體轉(zhuǎn)變溫度區(qū)的最上部的轉(zhuǎn)變產(chǎn)物。剛形成時(shí)是由條狀鐵素體合并而成的塊狀鐵素體和小島狀富碳奧氏體組成，富碳奧氏體在隨后的冷卻過(guò)程中，可能全部保留成為殘余奧氏體;也可能部分或全部分解為鐵素體和滲碳體的混合物(珠光體或貝氏體);最可能部分轉(zhuǎn)變?yōu)轳R氏體，部分保留下來(lái)而形成兩相混合物，稱為m-a組織。





過(guò)飽和針狀鐵素體和滲碳體的混合物，滲碳體在鐵素體針間。過(guò)冷奧氏體在中溫(約350~550℃)的相變產(chǎn)物，其典型形態(tài)是一束大致平行位向差為6~8od鐵素體板條，并在各板條間分布著沿板條長(zhǎng)軸方向排列的碳化物短棒或小片;典型上貝氏體呈羽毛狀，晶界為對(duì)稱軸，由于方位不同，羽毛可對(duì)稱或不對(duì)稱，鐵素體羽毛可呈針狀、點(diǎn)狀、塊狀。若是高碳高合金鋼，看不清針狀羽毛;中碳中合金鋼，針狀羽毛較清楚;低碳低合金鋼，羽毛很清楚，針粗。轉(zhuǎn)變時(shí)先在晶界處形成上貝氏體，往晶內(nèi)長(zhǎng)大，不穿晶。





同上貝氏體，但滲碳體在鐵素體針內(nèi)。過(guò)冷奧氏體在350℃~ms的轉(zhuǎn)變產(chǎn)物。其典型形態(tài)是雙凸透鏡狀含過(guò)飽和碳的鐵素體，并在其內(nèi)分布著單方向排列的碳化物小薄片;在晶內(nèi)呈針狀，針葉不交叉，但可交接。與回火馬氏體不同，馬氏體有層次之分，下貝氏體則顏色一致，下貝氏體的碳化物質(zhì)點(diǎn)比回火馬氏體粗，易受侵蝕變黑，回火馬氏體顏色較淺，不易受侵蝕。高碳高合金鋼的碳化物分散度比低碳低合金鋼高，針葉比低碳低合金鋼細(xì)。







板條狀鐵素體單相組成的組織，也稱為鐵素體貝氏體。形成溫度在貝氏體轉(zhuǎn)變溫度區(qū)的最上部。板條鐵素體之間為富碳奧氏體，富碳奧氏體在隨后的冷卻過(guò)程中也有類(lèi)似上面的轉(zhuǎn)變。無(wú)碳化物貝氏體一般出現(xiàn)在低碳鋼中，在硅、鋁含量高的鋼中也容易形成。













碳在a-fe中的過(guò)飽和固溶體。

　　

板條馬氏體：在低、中碳鋼及不銹鋼中形成，由許多相互平行的板條組成一個(gè)板條束，一個(gè)奧氏體晶?？赊D(zhuǎn)變成幾個(gè)板條束(通常3到5個(gè))。片狀馬氏體(針狀馬氏體)：常見(jiàn)于高、中碳鋼及高ni的fe-ni合金中，針葉中有一條縫線將馬氏體分為兩半，由于方位不同可呈針狀或塊狀，針與針呈120o角排列，高碳馬氏體的針葉晶界清楚，細(xì)針狀馬氏體呈布紋狀，稱為隱晶馬氏體。





鐵素體為基體，基體上分布著均勻碳化物顆粒。



它由馬氏體在500~650℃時(shí)高溫回火形成。其組織特征是由等軸狀鐵素體和細(xì)粒狀碳化物構(gòu)成的復(fù)相組織，馬氏體片的痕跡已消失，滲碳體的外形已較清晰，但在光鏡下也難分辨，在電鏡下可看到的滲碳體顆粒較大。





奧氏體與滲碳體的共晶混合物。呈樹(shù)枝狀的奧氏體分布在滲碳體的基體上。





由鐵素體和粒狀碳化物組成。



它是經(jīng)球化退火或馬氏體在650℃~a1溫度范圍內(nèi)回火形成。其特征是碳化物成顆粒狀分布在鐵素體上。





如果奧氏體晶粒比較粗大，冷卻速度又比較適宜，先共析相有可能呈針狀(片狀)形態(tài)與片狀珠光體混合存在，稱為魏氏組織。亞共析鋼中魏氏組織的鐵素體的形態(tài)有片狀、羽毛狀或三角形，粗大鐵素體呈平行或三角形分布。它出現(xiàn)在奧氏體晶界，同時(shí)向晶內(nèi)生長(zhǎng)。過(guò)共析鋼中魏氏組織滲碳體的形態(tài)有針狀或桿狀，它出現(xiàn)在奧氏體晶粒的內(nèi)部。
