什么是 阿貝聚光鏡?

阿貝聚光鏡（Abbe condenser）



這是由德國光學大學大師恩斯特。阿貝.(Ernst Abbe 蔡司公司的創始人之一)設計。阿貝聚光鏡由兩片透鏡組成，有較好的聚光能力，但是在物鏡數值孔徑高于0.60時，則色差，球差就顯示出來。因此，多用于普通顯微鏡上。

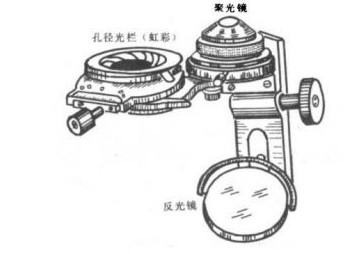

傳統顯微鏡的聚光鏡。一般由光鏡和光闌組成。聚光鏡支架以齒條、齒輪銜接的導軌連接在顯微鏡鏡臂下端，位于載物臺下方。側方有調節旋鈕可做豎直方向上的升降調節。光闌多用調節孔徑大小。聚光鏡多由2~3片透鏡組成。前端透鏡即面向物鏡的透鏡上面為平面，這種聚光鏡的NA值（鏡口率）是固定不變的。有些可以更換不同NA值的前透鏡，以與不同NA值物鏡相匹配。



這是一個透鏡系統，可以在復合顯微鏡載物臺下面下找到。用光圈配合使用，它可以你改變進入載波片的光的直徑和焦點。實際上是通過移動聚光器和改變光圈，觀察標本中的對比度和細節。必須放大倍數超過400倍。



阿貝聚光器應用在數值孔徑（NA）大于0.4的物鏡上。一般阿貝聚光鏡的數值孔徑（NA）為1.25，所以可以用在任何數值孔徑低于1.25的物鏡上。當使用物鏡的NA大于1.25，必須要數值孔徑更高的聚光器。
