電子顯微鏡解密蘋果A9XCPU 12核GPU 無L3緩存

iPad Air 2上的A8X處理器性能已經足夠強大，它采用三顆蘋果基于ARM架構而自行設計的三顆核心，圖形處理器更是逆天的采用了PowerVR GXA6850圖形顯示核心，性能已經和高通驍龍810以及Nvidia丹佛版K1核心幾乎持平，代表業界的頂級性能，然而如今iPad Pro上的A9X處理器，卻遠遠的把A8X性能超越。

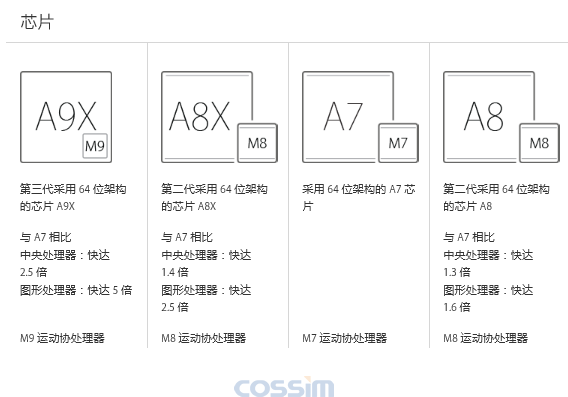

根據蘋果的官方數據，A8X的運算性能是前代A7芯片的1.4倍，而A9X芯片的運行性能是A7的是2.5倍，也就是說，A9X要比A8X的處理性能提升了78.6%；A8X的圖形處理能力是A7的2.5倍，而A9X的處理能力是A7的5倍，所以A9X相比A8X的圖形處理能力足足提升了一倍，可見這款iPad的性能是多么的恐怖。



A9X處理器采用蘋果第三代64位核心，帶寬翻倍



最近外媒公布了電子產品拆解公司Chipworks獲得的A9X處理器細節照片。照片揭示了A9X的雙核CPU和用于驅動設備大規模顯示的12核GPU。在A9X當中觀察到CPU數量和iPhone 6S、6Plus A9當中的CPU數量相同，而GPU核心數量達到12個，是A9 6核GPU的兩倍。Chipworks證實，在照片中所示的A9X是由TSMC制造，并且它確實顯示出與現有A9在結構上的相似之處。

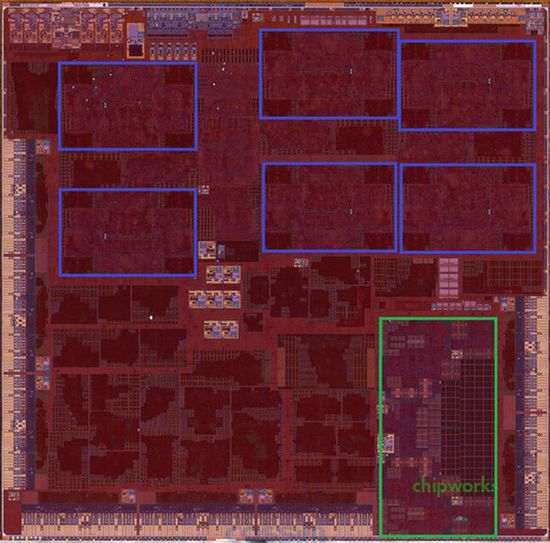

蘋果A9X顯微照片

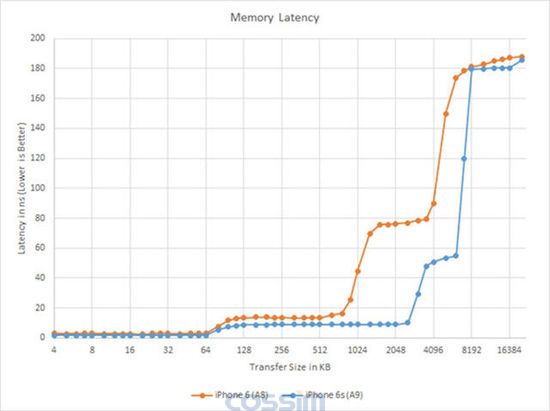

A8與A9芯片存儲延遲比較

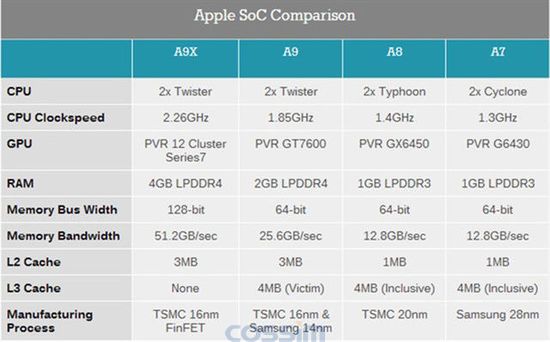

蘋果SOC參數對比



The Motley Fool還指出，A9芯片內建 8MB三級高速緩存，以幫助管理數據流，但是A9X芯片沒有內建三級高速緩存，這表明A9X內存帶寬兩倍于A9，因此無需三級高速緩存幫忙。值得一提的是，雖然顯示分辨率比其他iPad更大，iPad Pro沒有采用iPhone 6S和6S Plus的1200萬像素攝像頭，因為實時處理拍攝圖像需要占用內存。只有兩個CPU內核的設計也很有趣，因為iPad Aire 2 的A8X都有了三個CPU內核。而iPad Pro可以通過更高效率的組合彌補任何性能上的缺陷，這要歸功于新的架構，以及比A8X更高的工作頻率。A9X芯片測量尺寸是147平方毫米，比New iPad采用的A5X芯片面積大18平方毫米。也比英特爾四核SKYLAKE微架構設計的芯片面積大，后者芯片面積122平方毫米，采用14nm FinFET工藝。
