什么是石墨烯？石墨烯材料有什么特性？石墨烯是一種平面單層緊密打包成一個二維（2D）蜂窩晶格的碳原子，并且是所有其他維度的石墨材料的基本構建模塊。它可以被包裝成零維（0D）的富勒烯，卷成了一維（1D）的納米管或堆疊成三維（3D）的石墨。由碳原子以sp2雜化軌道組成六角型呈蜂巢晶格的平面薄膜，只有一個碳原子厚度的二維材料。石墨烯一直被認為是假設性的結構，無法單獨穩定存在，直至2004年，英國曼徹斯特大學物理學家安德烈·海姆和康斯坦丁·諾沃肖洛夫，成功地在實驗中從石墨中分離出石墨烯，而證實它可以單獨存在，兩人也因“在二維石墨烯材料的開創性實驗”為由，共同獲得2010年諾貝爾物理學獎。 石墨烯目前是世上最薄卻也是最堅硬的納米材料，它幾乎是完全透明的，只吸收2.3%的光；導熱系數高達5300 W/m·K，高于碳納米管和金剛石，常溫下其電子遷移率超過15000 cm2/V·s，又比納米碳管或硅晶體（monocrystalline silicon）高，而電阻率只約10-6 Ω·cm，比銅或銀更低，為目前世上電阻率最小的材料。因?yàn)樗碾娮杪蕵O低，電子的移動速度極快，因此被期待可用來發展出更薄、導電速度更快的新一代電子元件或晶體管。由于石墨烯實質上是一種透明、良好的導體，也適合用來制造透明觸控屏幕、光板、甚至是太陽能電池。
石墨烯另一個特性是能夠在常溫下觀察到量子霍爾效應。
石墨烯的結構非常穩定，碳碳鍵（carbon-carbon bond）僅為1.42Å。石墨烯內部的碳原子之間的連接很柔韌，當施加外力于石墨烯時，碳原子面會彎曲變形，使得碳原子不必重新排列來適應外力，從而保持結構穩定。這種穩定的晶格結構使石墨烯具有優秀的導熱性。另外，石墨烯中的電子在軌道中移動時，不會因晶格缺陷或引入外來原子而發生散射。由于原子間作用力十分強，在常溫下，即使周圍碳原子發生擠撞，石墨烯內部電子受到的干擾也非常小。
石墨烯是構成下列碳同素異形體的基本單元：石墨，木炭，碳納米管和富勒烯。完美的石墨烯是二維的，它只包括六邊形(等角六邊形);如果有五邊形和七邊形存在，則會構成石墨烯的缺陷。12個五角形石墨烯會共同形成富勒烯。

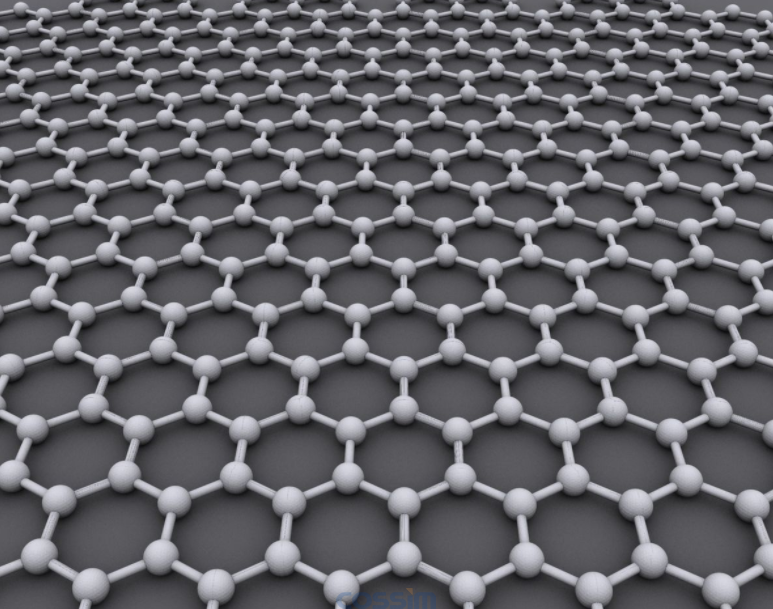

 石墨烯由碳原子形成的原子尺寸蜂巢晶格結構。
石墨烯卷成圓桶形可以用為碳納米管；另外石墨烯還被做成彈道晶體管（ballistic transistor）并且吸引了大批科學家的興趣。在2006年3月，佐治亞理工學院研究員宣布,他們成功地制造了石墨烯平面場效應晶體管，并觀測到了量子干涉效應，并基于此結果，研究出以石墨烯為基材的電路.
石墨烯的問世引起了全世界的研究熱潮。它是已知材料中最薄的一種，質料非常牢固堅硬，在室溫狀況，傳遞電子的速度比已知導體都快。石墨烯的原子尺寸結構非常特殊，必須用量子場論才能描繪。
