淺談電子顯微鏡的放大倍數的問題

科信儀器給大家介紹一下，電子顯微鏡的倍數是有多個因素的，分別是物鏡、目鏡、攝像頭芯片大小，顯示器的尺寸大小，把他們相乘就是顯微鏡的放大倍數，這里以USB192-A（標準配置）為例，也就是我們經常試用的顯微鏡，它的物鏡倍數是0.7到4.5倍，那么最大放大倍數就是4.5乘以0.5倍的目鏡，然后在乘以三分之一的傳感器，也就是乘以三，至于顯示器的尺寸，就看客戶自己的選擇了，我們一般標準配置是8寸的顯示器，這里我們以19寸顯示為例；那么最大倍數就是4.5*0.5*3*19等于128倍，最小倍數就是0.7*0.5*3*19=20倍，當然目鏡上是可以選擇的，目鏡的倍數可以選擇0.35倍、0.5倍、1倍、2倍，還有外置的物鏡，物鏡分別是0.5倍2倍，這些可以根據客戶的需求來采購，這是放大倍數的計算，當然電子顯微鏡的放大倍數理論上是這么算的，當然因為是幾個數據相乘的，所以是會有誤差的，有的倍數比理論上大，有的倍數比理論上要小，這都是屬于正常的。

早在2008年的時候，美國就制造出世界上性能最強大的電子顯微鏡，可以觀測到比單個氫原子還要小的微小物體。

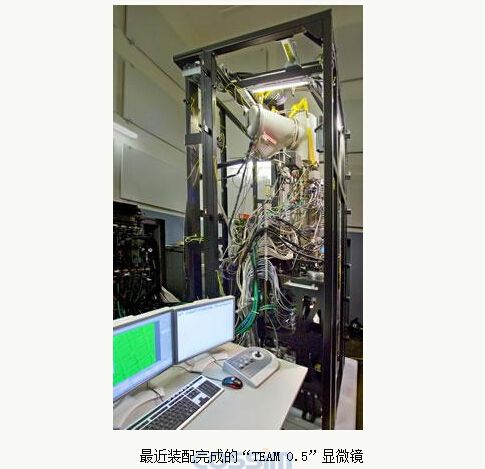

這個名為“TEAM”的項目中，美國電子顯微學領域最有實力的五家主要實驗室——勞倫斯伯克力國家實驗室、阿貢國家實驗室、橡樹嶺國家實驗室，伊利諾大學的弗雷德里克-塞茲材料研究室——通力合作，并篩選出總部位于俄勒岡波特蘭市的FEI公司和德國海德堡的CEOS為研發伙伴。目前，“TEAM 0.5”顯微鏡的基礎系統已投入使用，補充部件和設備即將完成組建和調試，其中包括世界頂級的控制室顯示器，它可以在類似高清寬屏TV的平板顯示器上顯示顯微鏡下的樣本。在一系列龐大而嚴格的測試和調試后，“TEAM 0.5”將于2008年10月份提供給公眾用戶使用。

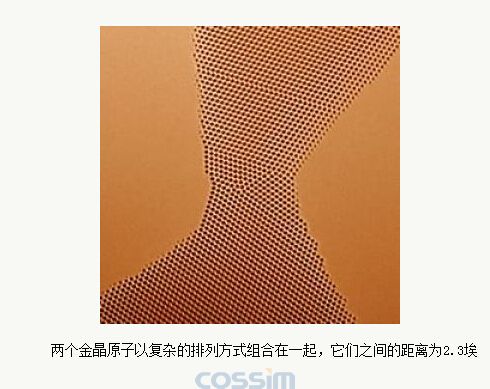

在正式裝配前，“TEAM 0.5”在美國FEI公司接受了初步的測試。美國國家電子顯微術研究中心的克里斯汀·基斯洛夫斯基對“TEAM 0.5”顯微鏡解析單個原子的性能進行了測試，并精確地以三維模式定位出了原子的位置。他成功地獲得了由幾十個原子寬的“納米橋”連接的兩個金晶體的一連串圖像，從不同的方位來看，單個金原子的位置都有變化。“TEAM 0.5”異常高的解析度充分體現了科技進步，其中包括超穩定的電子技術、改進的像差修正技術以及亮度極高的電子源。

“TEAM”項目的科學總監、美國伯克力國家顯微鏡中心主任烏利·達赫門說，“TEAM 協作團體考察了FEI 公司，以及公司的發展規劃和在尖端電子光學上的歷史記錄，得出結論該公司是促成這項熱望中的計劃成功的最佳伙伴。FEI 公司全新的矯正器專用平臺，因為能滿足像差矯正儀器嚴格的穩定性要求，是TEAM 顯微鏡的最可行的出發點。有FEI 公司作為合作伙伴，我們有信心實現TEAM 計劃的挑戰性目標。科研人員和工業界用戶的最大收益之一，是新平臺所提供的極為重要的變通性，以適應于今后的部件升級發展。將來FEI 公司和TEAM 計劃所做的(掃描)透射電鏡技術革新，能在這一系統上進行翻新改造。 ”

這臺高性能顯微鏡的生產商、美國FEI公司董事長瓦赫·薩基斯安說，“我們公司被最有威望和國際聲譽的TEAM 計劃選中，我們對此感到非常自豪。這將給我們機會以提升我們的電子光學產品性能，保持在高分辨成像和分析領域的世界領先地位，保持納米技術時代的重要設備廠商地位。FEI 公司承諾：通過與TEAM計劃等的合作，與CEOS 公司的聯系，我們將竭盡全力完成任務。TEAM 計劃首肯了我們常規推廣的、用于超高分辨率的300 千伏(掃描)透射專用矯正電子顯微鏡。近年來，我們一直致力于開發具有前所未聞的可靠性和不可比擬的重復性的系統。在此過程中，我們認真聽取了TEAM伙伴和其它透射電子顯微鏡科學泰斗的建議。我們的新矯正器專用平臺就已被TEAM 選中。我們堅信，我們將會研制出性能更好、分辨率更高的電子顯微鏡。”
