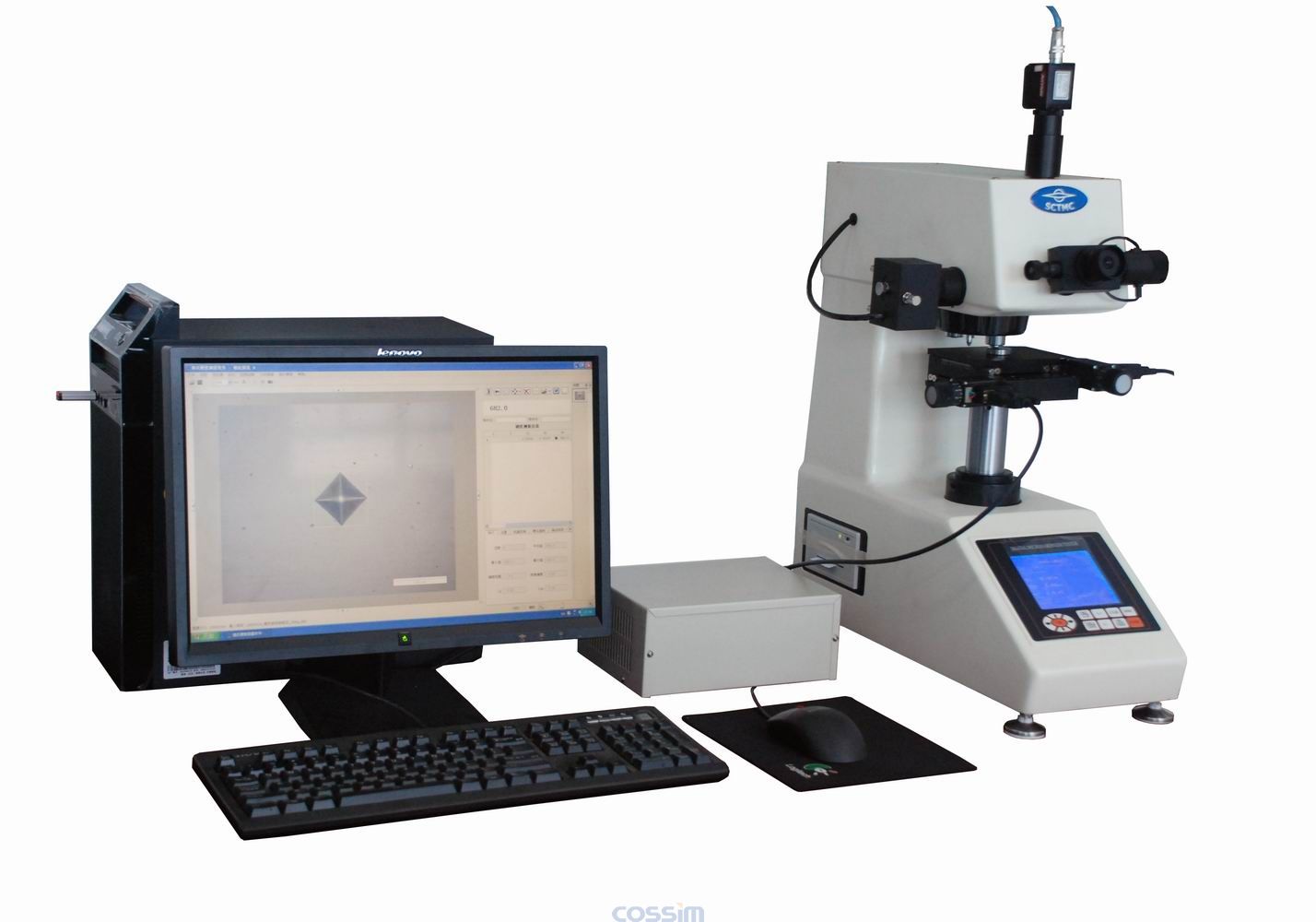

SCHV-V3.0全自動顯微硬度計(自動聚焦)
產品介紹
- （1）獨特的自動聚焦技術
獨特的自動聚焦技術和高質量的光學系統，使您即使是處理表面粗糙度只有RA0.8 的試樣，也可以迅速進行自動聚焦和自動硬度評估。此技術可應用于Zui小的載荷和Zui大放大倍數，強大功能適用于大多數硬度測試應用。此外，照明系統確保了持續均勻的照明強度。
- （2）自動轉塔盤
自動轉塔盤上裝有二個物鏡和一個壓頭。自動轉塔盤在軟件的控制下，可完成不斷轉換壓頭和物鏡位置，消除了人為誤差的可能成因。 轉塔盤運行速度既快又精。得益于預編程的測試方法以及先進的機械結構，提高了測試方法和轉塔盤位置的轉換速度。
- （3）X-Y自動工作臺
X-Y自動工作臺的控制，直接對硬度計進行控制和數據通訊，包括物鏡與壓頭自動轉換，自動對焦，設定控制自動加荷、保持、卸荷，單個壓痕或連續多個壓痕，設定步進距離，步進移動的模式，圖像分析軟件，自動記錄壓痕直徑與硬度值，自動繪制深度與硬度梯度曲線圖。
- （4）圖像測量軟件功能
數據處理軟件與圖像測試軟件兼容并進行壓痕測量，數據分類，統計，儲存及輸出，軟件自動顯示壓痕測試結果曲線，深度曲線，誤差統計，測試次數分組統計等。
- 1）操作系統Windows XP, Windows Vista 或Windows 7 32位操作系統
- 2）嚴格按國家標準GB和國際標準ISO設計
- 3）良好的界面和簡便的操作
- 4）高分辨率的圖像保證了高精度的硬度測量
- 5）能夠進行自動測量和手動測量
- 6）提供用鼠標測量和鍵盤測量，屏幕上提供水平游標和垂向游標，測量D1和D2
- 7）提供用標準長度尺或硬度塊對硬度進行精密校準
- 8）提供對球面或圓柱面試件表面的硬度修正
- 9）滲碳層或電鍍層硬度梯度曲線及硬度深度分析
- 10）自動繪制硬度曲線圖，自動進行洛氏、表面洛氏、布氏標尺轉換
- 11）提供多種形式的測試報告：用戶也根據自身要求進行任意編輯排版
- 12）可以用鼠標進行HK硬度值的測量
技術參數
- 1.試驗力：10, 25, 50, 100, 200, 300, 500, 1000 （gf）共8檔
- 2.加荷方式：試驗力自動加載、保持、卸載
- 3.保持時間：5~60s可選，步長5s
- 4.物鏡倍率：10×（觀察），40×
- 5.測量目鏡：10×
- 6.總倍率：100×，400×
- 7.物鏡/壓頭切換：自動切換
- 8.最小檢測單位：0.0625μm
- 9.X-Y自動工作臺尺寸：100×100×50mm
- 10.移動范圍：50×50
- 11.移動最小讀數：0.1μm 重復定位精度：0.3μm
- 12.圖像清晰度：自動聚焦
- 13.硬度測試范圍：5HV~3000HV以上
- 14.壓頭中心到機壁距：98mm
- 15.試件最大高度：100mm
- 16.執行標準：
GB/T4340 中國國家標準
ASTME384 美國標準
- 17.主機尺寸：480×305×545mm
- 18.凈重：主機+計算機+控制箱= 46kg
- 19.電流：220VAC，50HZ
包裝清單
主機（包括顯微維氏壓頭一只，10*、40*物鏡各一只）
- 1.砝碼 6只
- 2.砝碼桿 1個
- 3.水平儀 1個
- 4.十字試臺 1個
- 5.薄片夾試臺 1個
- 6.平口夾試臺 1個
- 7.細絲夾試臺 1個
- 8.螺絲批 2把
- 9.電源線 1根
- 10.產品合格證 1份
- 11.產品使用說明書 1份
- 12.水平調節螺釘 4只
- 13.備用保險絲(1A) 2只
- 14.RS232接扣線 1根
- 15.10*數字式測微目鏡 1只
- 16.顯微維氏硬度塊 2塊(HV0.2中塊、HV1高塊各一塊)
- 17.打印機使用說明書 1份
- 18.電腦：聯想品牌機 硬盤160G 內存1G 19寸液晶屏（寬屏） 1臺
- 19.彩色噴墨打印機 1臺
- 20.大恒圖像采集卡 1塊
- 21.加密狗 1只
- 22.攝像裝置 1套（540線）
- 23.1.5×適配器 1根
- 24.測量軟件 1套
- 25.X→Y軸自動測量工作臺 1只
- 26.自動工作臺控制器 1只
|
