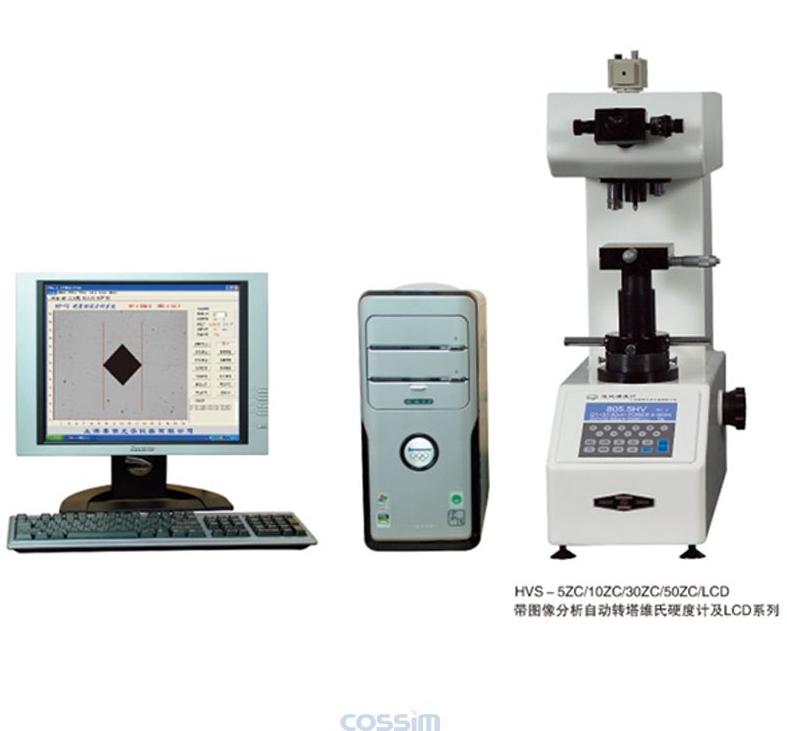

型號 Type
|
HVS-5ZC/LCD
|
HVS-10ZC/LCD
|
HVS-30ZC/LCD
|
HVS-50ZC/LCD
|
|
物鏡/壓頭切換
Lens/Indenter switch
|
自動完成物鏡與壓頭轉塔過程With Motorized Turret
|
|
轉塔定位誤差
Position accuracy
|
2μm以內
Not greater than 2μm
|
|
試驗力
Test force
|
N |
2.942,4.903,9.807,
19.61,29.42,49.03
|
4.903,9.807,19.61,
29.42,49.03,98.07
|
9.807,24.52,49.03,
98.07,196.1,294.2
|
9.807,49.03,98.07,
196.1,294.2,490.3
|
|
符號
Symbol
|
0.3, 0.5,1, 2, 3, 5(kgf) |
0.5,1,2, 3, 5,10 (kgf) |
1,2.5,5,10,20, 30(kgf) |
1,5,10,20,30,50 (kgf) |
|
加荷方式
Loading mode
|
自動加荷,保荷和卸荷
Automatic application, duration and removal of load
|
|
保荷時間
Duration time
|
5-60 sec selectable. 步長 (In step of) 5 sec.
|
|
硬度測量范圍
Measuring range
|
5 HV – 3000 HV以上above
硬度示值誤差I(lǐng)ndication error≤3%
|
| 測量顯微鏡Microscope |
物鏡Objective |
20x 10x
|
10x 5x
|
| 目鏡Eyepiece |
15x（可選配Optional ：10X）
|
|
顯示器上倍率
Magnify on TV
|
約800倍About 800x
|
約400倍About 400x
|
|
最小計數單位
Min detection
|
0.01μm
|
|
最小檢測單位
Min. division
|
0.05μm
|
0.1 μm
|
|
光路切換
Optical path
|
雙光通道（測量/攝影切換） Measurement / Photo switch
|
|
測量讀數方式
Reading mode
|
用MH_VK軟件進行測量，也可用目鏡測量
Measurement with the MH_VK software or with the eyepiece micrometer
|
|
數據輸出
Data output
|
圖像分析軟件是通過電腦自動測量圖像分析，對試驗力偏差引起的硬度值誤差進行自動修正，也可目鏡測量，輸出測量數據，可在報告中添加測試點的位置和硬度換算值，采集金相圖像和硬度值梯度曲線圖，提供word和excel格式報告 |
|
試件最大高度
Max. test height
|
160 mm
|
| 壓頭到機壁距離Center-wall distance |
135 mm |
|
執行標準(或參照)
Standards concerned
|
中國國家標準 GB/T 4340 ，
國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734
|
| 電源 Power |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
主機尺寸 Net：540×220×630mm 包裝 Packing: 730×510×775 mm
|
| 重量 Weight |
主機 Main tester：46 Kg 毛重 Gross：70 Kg |
|
標準配件，附件
Standard attachments
|
物鏡20x,10x (在機上)
|
物鏡10x,5x(在機上)
|
| 標準硬度塊HV5 |
標準硬度塊HV5 HV10 |
標準硬度塊一套HV10 HV30 |
| X-Y工作臺、維氏壓頭 (在機上)、薄片夾緊器、平口鉗、小圓工作臺、小水平儀器、冷光源燈泡、內置打印機、計算機及硬度測試軟件、程序加密鎖、CCD彩色攝像頭及接筒、激光打印機 |
