HXD-1000TMB/LCD 液晶屏顯示自動轉塔數顯顯微硬度計
產品介紹

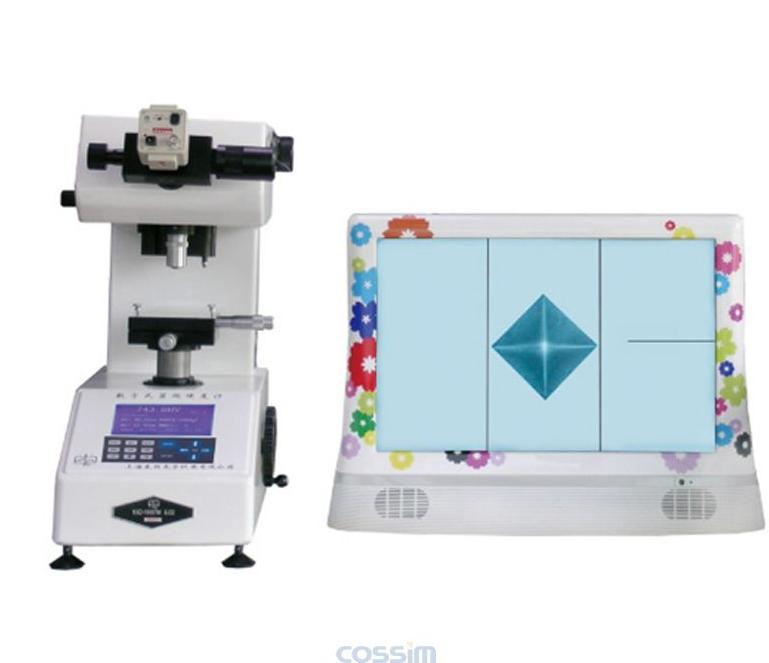

本機是在數顯顯微硬度計主機上，通過CCD彩色攝像頭光學接筒， 19吋彩色液晶顯示器，直接能在顯示器測量和操作，不僅提高了測量精度，還體現了像質清晰度，放大2000倍減少了在測量操作過程中的人為誤差，并且可以觀測金相組織。一機兩用專為金屬材料、玻璃、陶瓷、顯微工件測量要求較高的行業配置，在國內率先推出后深受大專院校、科研單位、國企和私企的歡迎，也受到外商的青睞。
This design is based on digital hardness tester, added with CCD camera.19’TV which shows the measured picture. increased the accuracy of the measurement, shows the clear view of picture and decrease the error due to the human operation .therefore upon the release .it is welcomed by the university, science unit state and private owned enterprises. as well as foreign company.
技術參數
|
型號 Type
|
HXD-1000TMB/LCD
|
|
物鏡/壓頭切換
Lens/Indenter switch
|
自動完成物鏡與壓頭轉塔過程
With Motorized Turret
|
|
轉塔定位誤差
Position accuracy
|
2μm以內
Not greater than 2μm
|
|
試驗力
Test force
|
0.0981,0.2452,0.4903,0.9807,1.961,2.942,4.903,9.807 ( N)
10, 25, 50, 100, 200, 300, 500, 1000 (gf)
|
|
加荷方式
Loading mode
|
程控自動加荷,保荷和卸荷
Program-controlled application, duration and removal of load
|
|
保荷時間
Duration time
|
5 – 60 sec selectable, 步長 (In step of ) 5 sec. |
|
硬度測量范圍
Measuring range
|
5 HV – 3000 HV以上above
硬度示值誤差I(lǐng)ndication error≤3%
|
| 測微目鏡Microscope |
物鏡Objective |
40x 10x
|
| 目鏡Eyepiece |
目鏡 Eyepiece: 15x（可選配Optional：10X）
|
|
顯示器上放大倍率
Magnify on TV
|
約2000X
About 2000x
|
|
最小計數單位
Min detection
|
0.01μm
|
|
最小檢測單位
Min. detection
|
0.025 μm
|
|
X-Y測試臺
X-Y stage
|
尺寸 Dimensions：100×100mm
最大移動 Travel range：25×25 mm
最小讀數Resolution：1/100mm
|
|
光路切換
Optical path
|
雙光通道（測量/攝影切換）
Measurement / Photo switch
|
|
測量讀數方式
Reading mode
|
目鏡或視屏測量，數字顯示，打印輸出硬度值，平均值，最大最小值，不均勻度，標準偏差，LCD可顯示洛氏HRC HRA轉換值等Digital, Measurement with eyepiece or on TV. Print-out Hardness values Average, Divergence,, Standard deviations, |
|
數據輸出
Data output
|
RS232接口
RS-232 interface
|
|
試件最大高度
Max. test height
|
85mm/90mm
|
|
執行標準(或參照)
Standards concerned
|
中國國家標準 GB/T 4340
國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734
|
| 電源 Power supply |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
外包尺寸 Main tester：540×500×600 mm， 外包尺寸 Main tester：670×530×780 mm |
| 重量weight |
主機凈重：38kg 毛重：47 kg
|
包裝清單
|
標準配件，附件
Standard attachments
|
物鏡40x,10x, 標準硬度塊(700HV1 400HV0.2 小圓柱體夾緊器、15X測量目鏡、維氏壓頭(在機上)、X-Y工作臺、薄片夾緊器、平口鉗、水平儀、冷光源燈泡、電源線、保險絲、輔助工具、使用說明書、打印機（內置）、19吋彩色液晶顯示器、CCD彩色攝像頭 |
可選購件
| 選購件Options |
鑲嵌夾具Clamp for metallographic specimen
HK努氏壓頭 Knoop indenter
數碼相機及適配鏡 Digital camera & adaptor
可增配第3個物鏡The third objective
|
|
