HVS-5ZJC/10ZJC/30ZJC/LCD 帶步進工作臺圖像分析自動轉塔維氏硬度計
SKU: HVS-5ZJC/10ZJC/30ZJC/LCD |
產品介紹

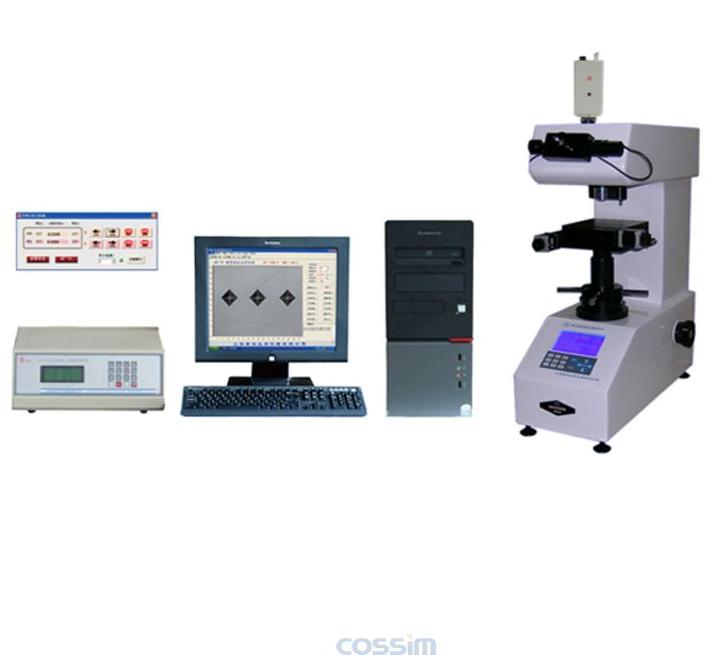

該系列儀器是在帶圖像分析自動轉塔數顯維氏硬度計基礎上，增加X－Y自動步進工作臺的控制，直接對硬度計進行控制和數據通訊，包括物鏡與壓頭自動轉換，設定控制自動加荷加載，單個壓痕或連續多個壓痕，設定步進距離，步進移動的模式，步進移動步長，步進自動移動，圖像分析軟件，自動記錄壓痕直徑與硬度值，自動繪制深度與硬度梯度的X—Y坐標曲線圖，自動進行硬度標尺轉換，準確確定和設置壓痕位置與試樣邊緣的距離，提供word和excel格式的測試報告，可按需要方便的插入試樣表面金相組織的圖像和硬度值曲線圖，用于測定滲碳層、電鍍層深度、氮化層、細小零件等金相組織結構的硬度測量，適用于熱處理、科研單位、大專院 校、軸承等檢測企業。
To determine micro hardness of finished surface of small-size or sheet-like parts, micro hardness of superficial layers such as electroplated, carburized and nitrided layers, and micro hardness of brittle materials such as agate, ceramics and other non-metallic materials;
Also, to examine and take photograph of microstructure of materials and to determine micro hardness of the phase structure for analytical purpose.
技術參數
|
型號 Type
|
HVS-5ZJC/LCD
|
HVS-10ZJC/LCD
|
HVS-30ZJC/LCD
|
|
物鏡/壓頭切換
Lens/Indenter switch
|
自動完成物鏡與壓頭轉塔過程
With Motorized Turret
|
|
轉塔定位誤差
Position accuracy
|
2μm以內
Not greater than 2μm
|
|
試驗力
Test force
|
N |
2.942,4.903,9.807,
19.61,29.42,49.03
|
4.903,9.807,19.61,
29.42,49.03,98.07
|
9.807,24.52,49.03,
98.07,196.1,294.2
|
|
符號
Symbol
|
0.3, 0.5,1, 2, 3, 5(kgf) |
0.5,1,2, 3, 5,10 (kgf) |
1,2.5,5,10,20,
30(kgf)
|
|
加荷方式
Loading mode
|
自動加荷,保荷和卸荷
Automatic application, duration and removal of load
|
|
保荷時間
Duration time
|
5-60 sec selectable. 步長 (In step of) 5 sec. |
|
硬度測量范
Measuring range
|
5 HV – 3000 HV以上above
硬度示值誤差I(lǐng)ndication error≤3%
|
| 測量顯微鏡Microscope |
物鏡Objective |
20x 10x |
10x 5x |
| 目鏡Eyepiece |
15x（可選配Optional ：10X ） |
|
顯示器上倍率
Magnify on TV
|
約800倍
About 800x
|
約400倍
About 400x
|
| 最小計數單位Min. division |
0.01μm |
| 最小檢測單位Min. division |
0.05μm |
0.1 μm |
| 程序控制電動X-Y工作臺 |
尺寸：148 × 148 × 50 mm
移動范圍：50 × 50 mm最小讀數：0.0001 mm，重復定位精度0.3um
控制：用控制箱或測試軟件
實時顯示工作臺位置
單點壓痕或自動連續多點壓痕
變速移動：平臺移動時，速度可任意設置
|
| 光路切換Optical path |
雙光通道（測量/攝影切換） Measurement / Photo switch |
|
測量讀數方式
Reading mode
|
用MH_VK軟件進行測量，也可用目鏡測量
Measurement with the MH_VK software or with the eyepiece micrometer
|
| MH_VK硬度測試軟件及數據輸出 |
顯示：試驗力，保荷時間，D1, D2, HV硬度值，平均值，分散
度，標準偏差，自動繪制硬度曲線圖，自動進行標尺轉換，包
括洛氏（HRA，HRB，HRC，HRD，HRF，HR15N，HR30N，
HR45N，HR15T，HR30T，HR45T）、布氏（HB）、里氏（HL）、
肖氏（HS）和抗拉強度（TS）。
自動生成試樣多部分硬度曲線的組合曲線、硬度曲線圖的直方
圖，以及組合
梯度曲線的組合直方圖
同時提供按中國標準GB和按美國標準ASTM的硬度換算及
按機械（軸承）
行業標準JB的專用硬度換算
用標準尺或用硬度塊對硬度值進行精確校準。
對試驗力偏差引起的硬度值誤差進行自動修正。
可手動或自動測量，局部放大測量，可鼠標測量或鍵盤測量。
可獲得指定放大倍數的圖像，提供Word和Excel格式的報告。
可在報告中添加測試點的位置和硬度換算值，試樣金相圖像
或梯度曲線圖。
|
| 操作系統 |
WinXp or Vista |
| 試件最大高度Max. test height |
160 mm |
|
壓頭到機壁距離
Center-wall distance
|
135 mm |
|
執行標準(或參照)
Standards concerned
|
中國國家標準 GB/T 4340 ，
國際標準ISO 6507，
美國標準ASTM E384，
日本標準 JIS B7734
|
| 電源 Power |
220 VAC, 50/60 Hz |
| 尺寸 Dimensions |
主機尺寸 Net：540×220×630mm 包裝 Packing: 730×510×775 mm |
| 重量 Weight |
主機 Main tester：46 Kg 毛重 Gross：70 Kg |
包裝清單
|
標準配件，附件
Standard attachments
|
物鏡20x,10x (在機上)
|
物鏡10x,5x
(在機上)
|
|
標準硬度塊HV5
|
標準硬度塊HV5 HV10
|
標準硬度塊一套
HV10 HV30
|
|
維氏壓頭 (在機上)、薄片夾緊器、平口鉗、小圓工作臺、冷
光源燈泡、小水平儀器、內置打印機、計算機及硬度測試軟件
1套、自動XY工作臺及控制箱、程序加密鎖、CCD彩色攝像
頭及接筒、激光打印機
|
可選購件
| 選購件Option |
大圓平面工作臺,萬向式平口鉗, 90° 120°V型工作臺,可選配第
3個物鏡，金相圖像分析軟件金相鑲嵌夾具
|
|
