| 首頁(yè) > 新聞資訊 > 金相顯微鏡：鑄態(tài)鎂合金金相組織圖片 |
金相顯微鏡：鑄態(tài)鎂合金金相組織圖片鎂合金是以鎂為基礎(chǔ)加入其他元素組成的合金。其特點(diǎn)是：密度小（1.8g/cm3左右），強(qiáng)度高，彈性模量大，散熱好，消震性好，承受沖擊載荷能力比鋁合金大，耐有機(jī)物和堿的腐蝕性能好。主要合金元素有鋁、鋅、錳、鈰、釷以及少量鋯或鎘等。目前使用最廣的是鎂鋁合金，其次是鎂錳合金和鎂鋅鋯合金。主要用于航空、航天、運(yùn)輸、化工、火箭等工業(yè)部門。

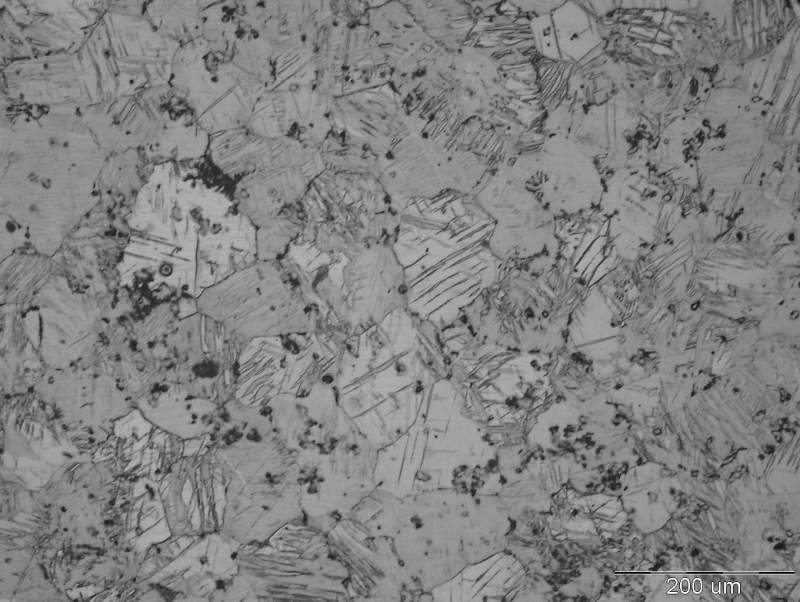

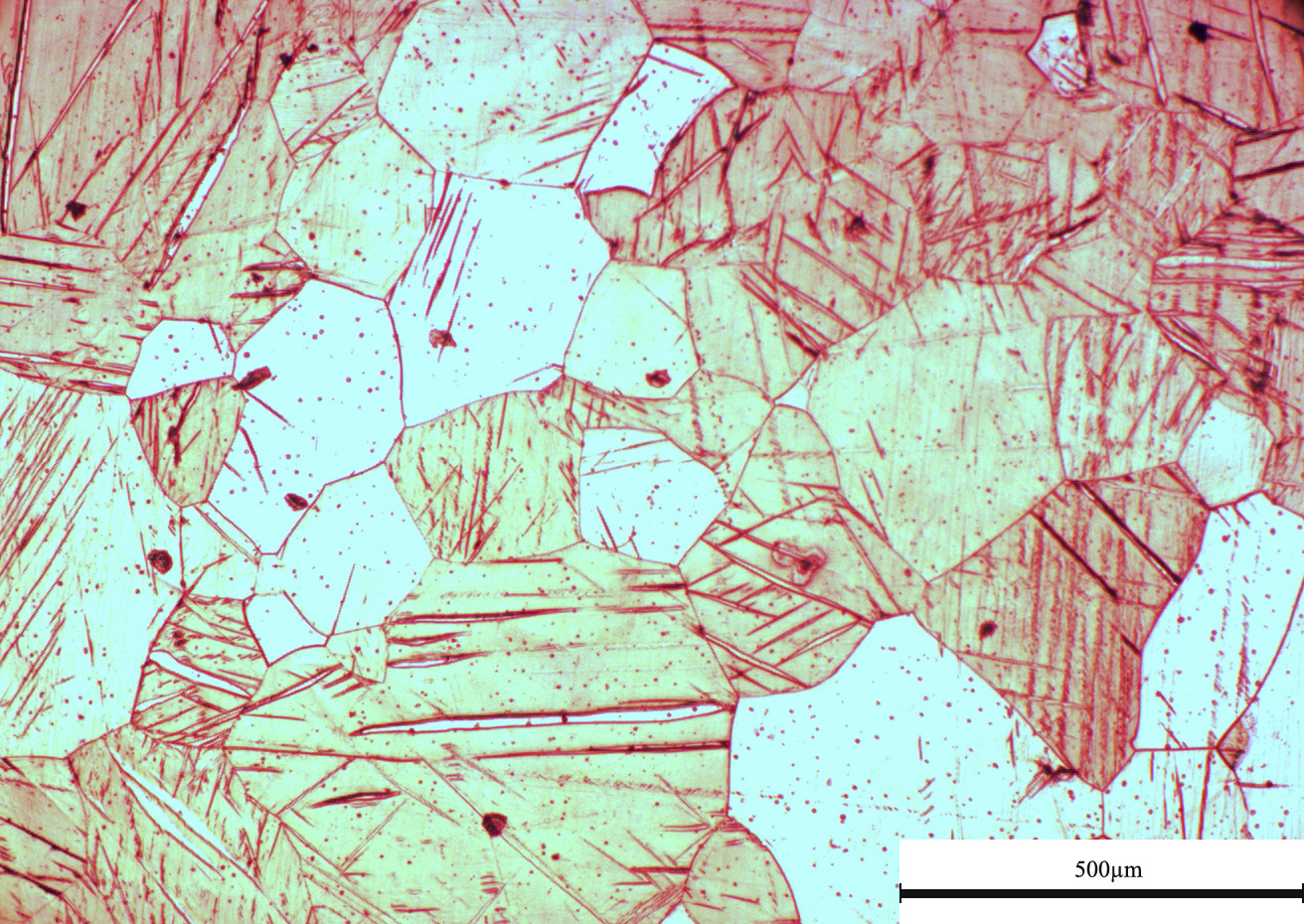

添加了稀土元素Y和Nd的AZ31鎂合金的鑄態(tài)金相(由金相顯微鏡與顯微鏡攝像頭拍攝) 這是我自己熔煉的Mg-Zn-Ca-Y合金金相照片，老師說(shuō)這個(gè)不是鑄態(tài)的金相照片，因?yàn)殍T態(tài)的晶界不會(huì)是直的，另外鑄態(tài)組織中也不會(huì)出現(xiàn)孿晶，說(shuō)我一定是把料弄混了，可是我記得沒(méi)弄混呀，
你老師說(shuō)的沒(méi)錯(cuò)，鑄態(tài)晶界應(yīng)該是彎曲的，在退火過(guò)程中才會(huì)發(fā)生晶界的平直化。孿晶估計(jì)是你打磨拋光的過(guò)程中產(chǎn)生的。 看不到圖，如果是鑄態(tài)鎂合金，使用硝酸酒精可以看到大量第二相，你看看有沒(méi)有 文章出自：科信儀器 轉(zhuǎn)載時(shí)必須以鏈接形式注明作者和原始出處及本聲明。
相關(guān)內(nèi)容 |
| 首頁(yè) > 新聞資訊 > 金相顯微鏡：鑄態(tài)鎂合金金相組織圖片 |
