原子力顯微鏡光學一體機 FM-Nanoview Op-AFM

SKU: FM-Nanoview Op-AFM

產品介紹

◆ 光學金相顯微鏡和原子力顯微鏡一體化設計，功能強大

◆ 同時具備光學顯微鏡和原子力顯微鏡成像功能，兩者可同時工作，互不影響

◆ 同時具備光學二維測量和原子力顯微鏡三維測量功能

◆ 激光檢測頭和樣品掃描臺集成一體，結構非常穩定，抗干擾性強
◆ 精密探針定位裝置，激光光斑對準調節非常簡便
◆ 單軸驅動樣品自動垂直接近探針，使針尖垂直于樣品掃描
◆ 馬達控制加壓電陶瓷自動探測的智能進針?lè)绞剑Ｗo(hù)探針及樣品

◆ 超高倍光學定位系統，實現探針和樣品掃描區域精確定位
◆ 集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%

技術參數

工作模式	接觸模式、輕敲模式	光學目鏡	10X
選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力	照明方式	LED柯勒照明系統
力譜曲線	F-Z力曲線、RMS-Z曲線	光學調焦	粗微動手動調焦
XY掃描范圍	50×50um，可選20×20um，100×100um	攝像頭	500萬像素CMOS傳感器
Z掃描范圍	5um，可選2.5um，10um	顯示屏	10.1寸平板顯示器，帶圖像測量功能
掃描分辨率	橫向0.2nm，縱向0.05nm	掃描速率	0.6Hz~30Hz
樣品尺寸	Φ≤68mm，H≤20mm	掃描角度	0~360°
樣品臺行程	25×25mm	運行環境	Windows XP/7/8/10操作系統
光學物鏡	5X/10X/20X/50X平場復消色差物鏡	通信接口	USB2.0/3.0

應用案例

GaN襯底掃描范圍3µm×3µm.png 單晶硅金字塔.png 掃描范圍30µm×30µm.png

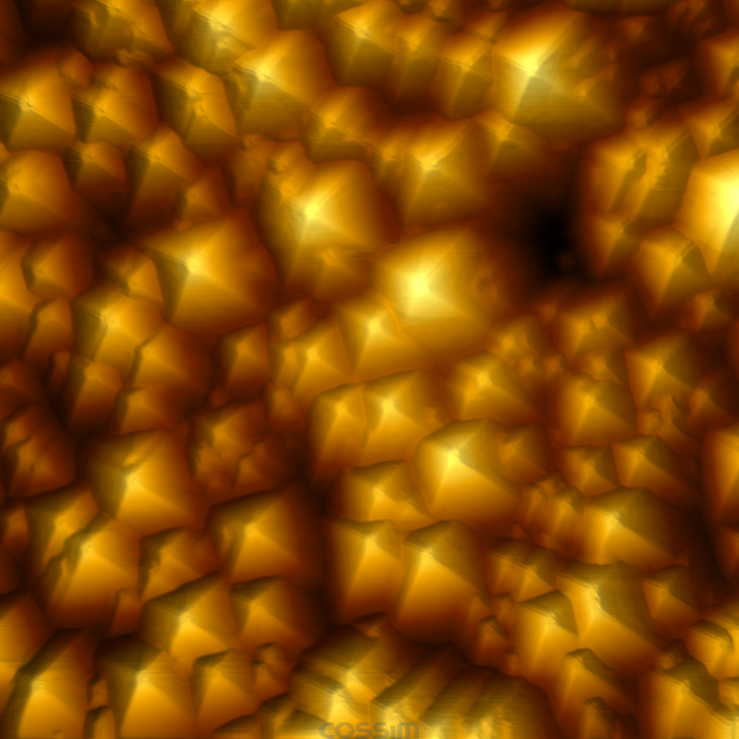

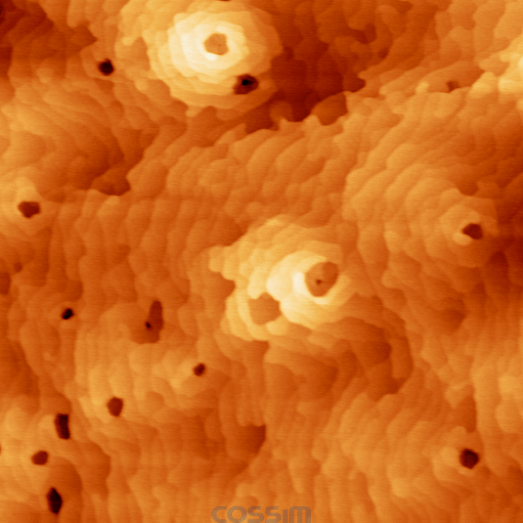

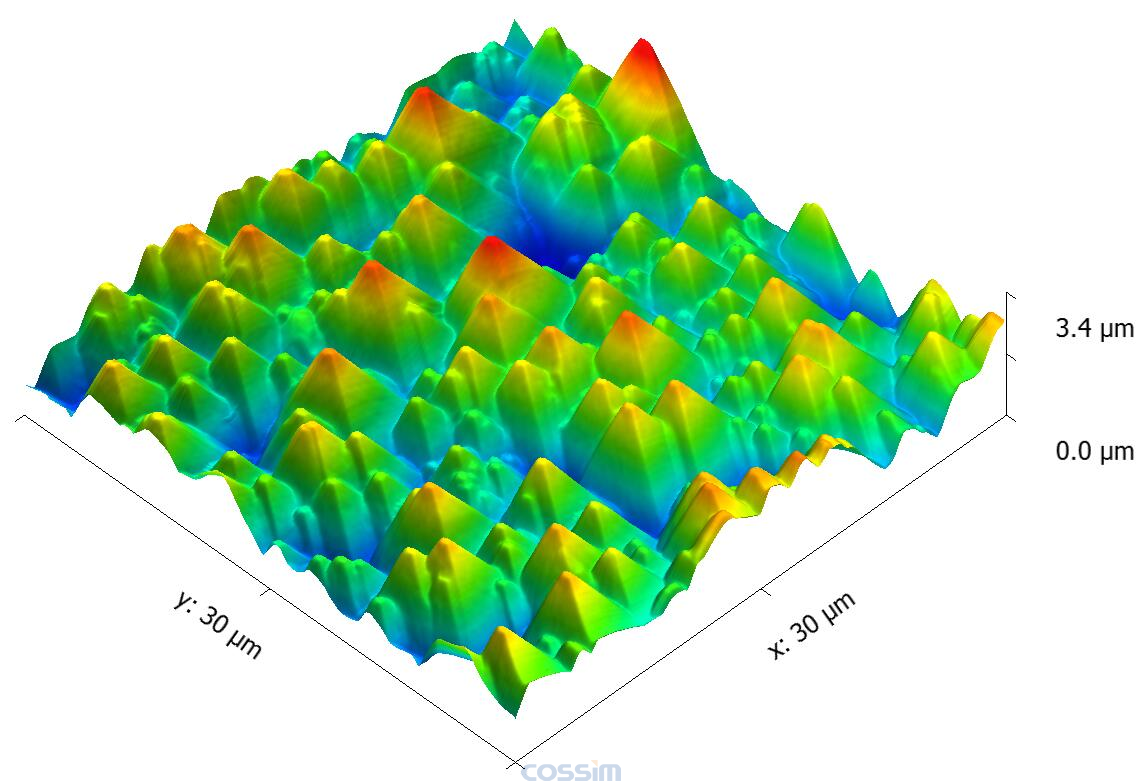

GaN襯底/掃描范圍3µm×3µm 單晶硅金字塔/掃描范圍30µm×30µm

微米光柵.png 掃描范圍16µm×16µm.png

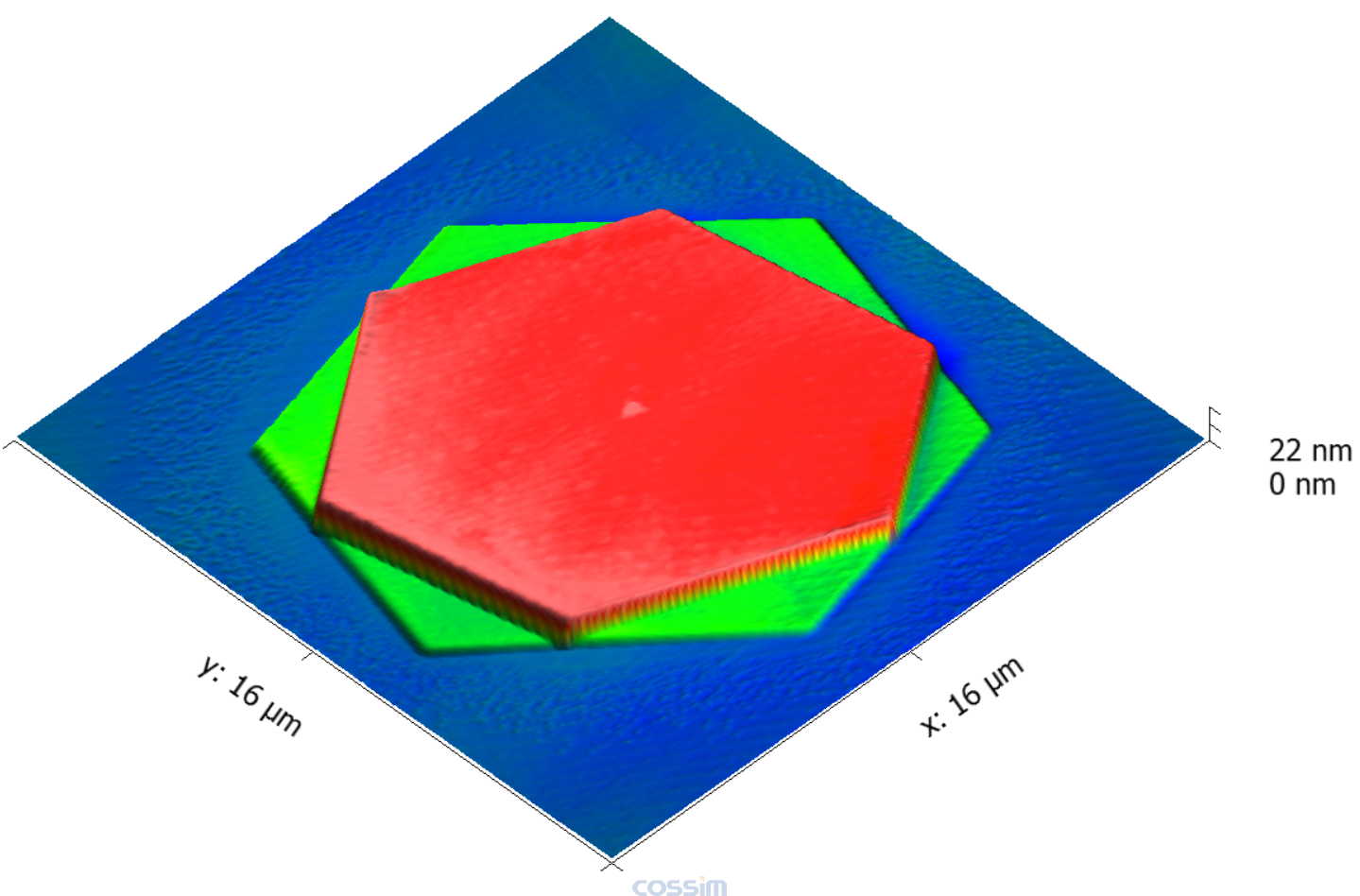

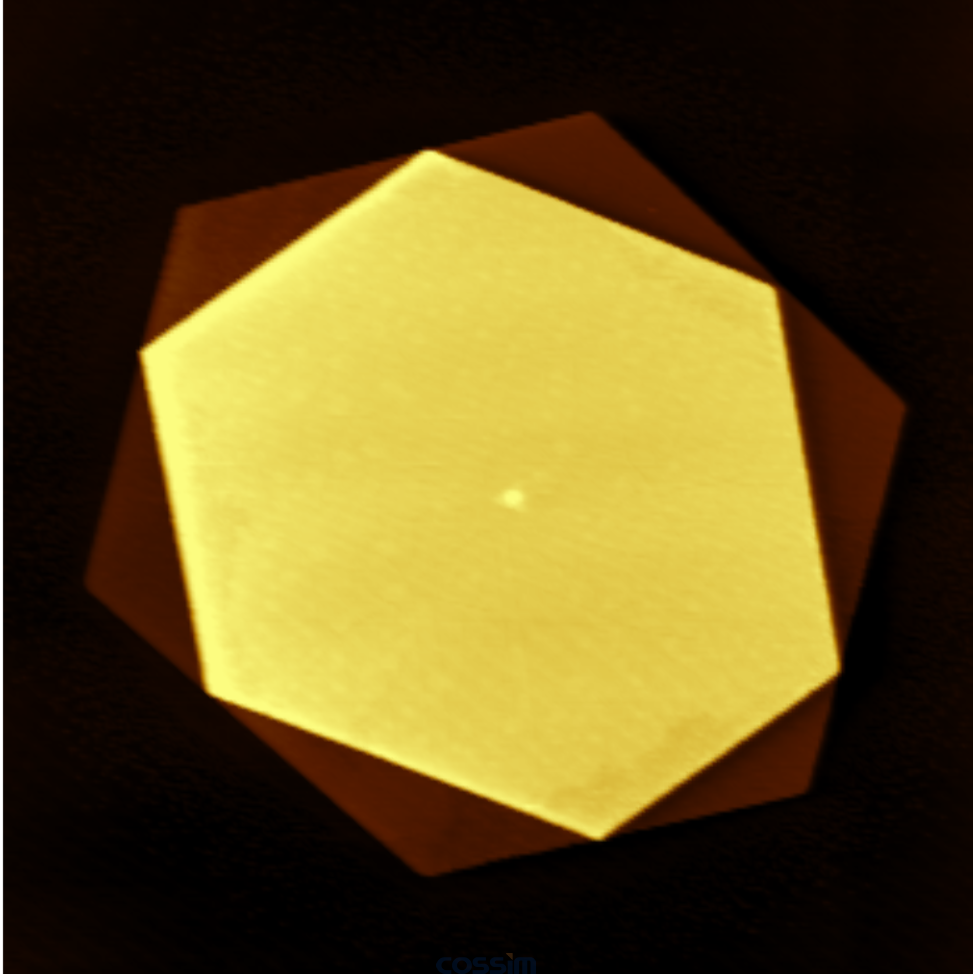

微米光柵/掃描范圍30µm×30µm MoTe/掃描范圍16µm×16µm
