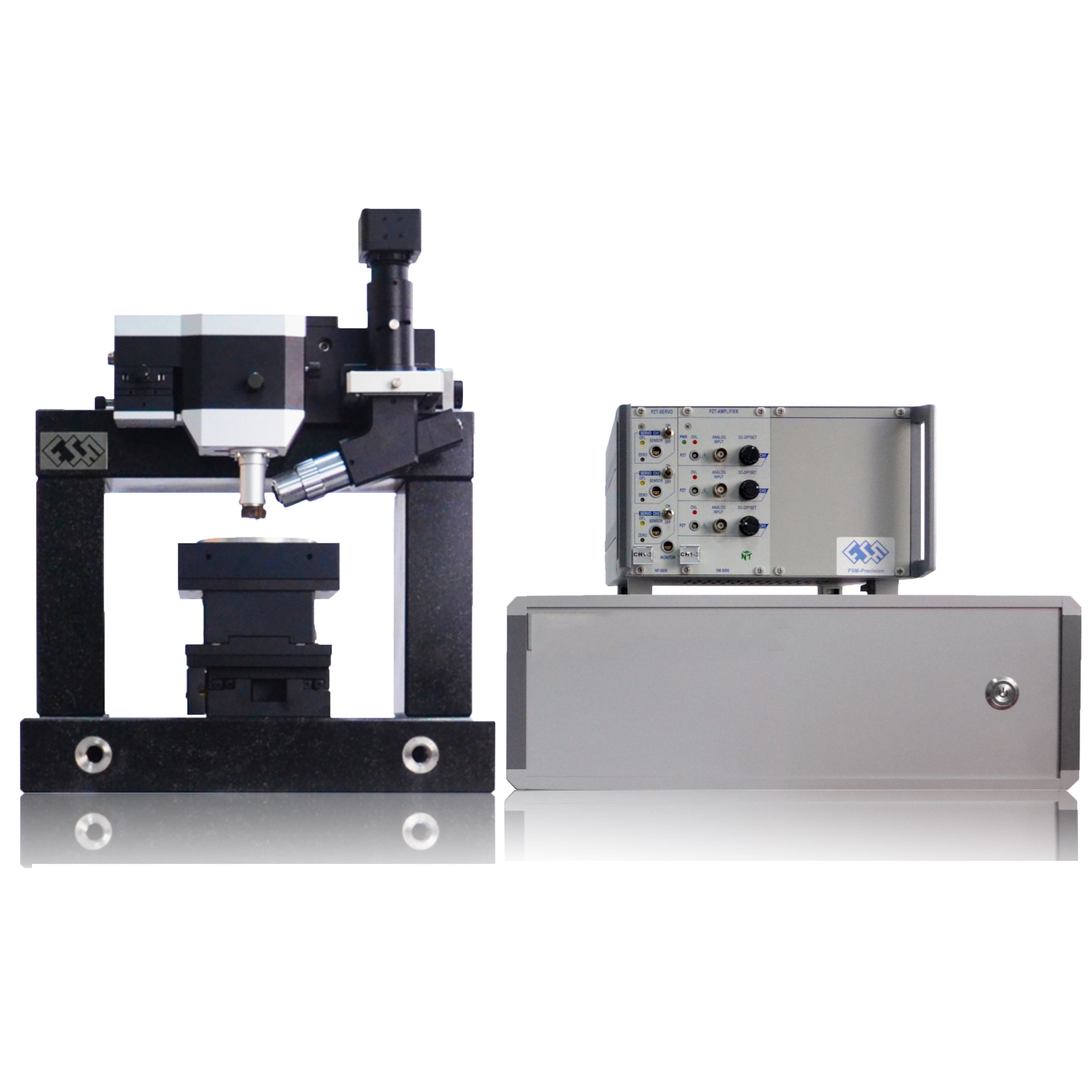

平板掃描式原子力顯微鏡FM-Nanoview LSCL-AFM

SKU: FM-Nanoview LSCL-AFM

產品介紹

◆實現探針和樣品組合式移動掃描的商業化原子力顯微鏡；

◆采用三軸獨立閉環壓電平移式掃描臺，實現大范圍高精度掃描；

◆ 三軸獨立式掃描，XYZ互不影響，非常適合三維材料及形貌檢測；

◆ 電動控制樣品移動臺和升降臺，可任意編程多點位置實現快速自動化檢測；

◆ 龍門架式掃描頭設計，大理石底座，真空吸附和磁性吸附式載物臺；
◆ 馬達自動控制加壓電陶瓷自動探測的智能進針?lè)绞?，保護探針及樣品；
◆ 高倍輔助光學顯微定位，實時觀測與定位探針以及樣品掃描區域；

◆ 閉環壓電掃描臺無需非線性校正，納米表征和測量精度優于99.5%。

技術參數

工作模式	接觸模式、輕敲模式	樣品重量	≤0.5Kg
選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力	Z升降臺	步進電機驅動控制，最小步長10nm
力譜曲線	F-Z力曲線、RMS-Z曲線	Z升降行程	15mm（可選20mm，25mm）
XY掃描方式	樣品驅動式掃描，閉環壓電平移式掃描臺	光學定位	5X光學物鏡（可選10X/20X物鏡）
Z掃描方式	探針驅動式掃描	攝像頭	500萬像素?cái)?shù)字CCD
XY掃描范圍	閉環100×100um	掃描速率	0.6Hz~30Hz
Z掃描范圍	5um	掃描角度	0~360°
掃描分辨率	閉環XY向0.5nm，Z向0.05nm	運行環境	Windows XP/7/8/10操作系統
XY樣品臺	步進電機驅動控制，移動精度1um	通信接口	USB2.0/3.0
XY移動行程	100×100mm（可選200×200mm，300×300mm）	儀器結構	龍門架式掃描頭，大理石底座
樣品載物臺	直徑100mm（可選200mm，300mm）	減震方式	彈簧懸掛式（可選主動式減震臺）

應用案例

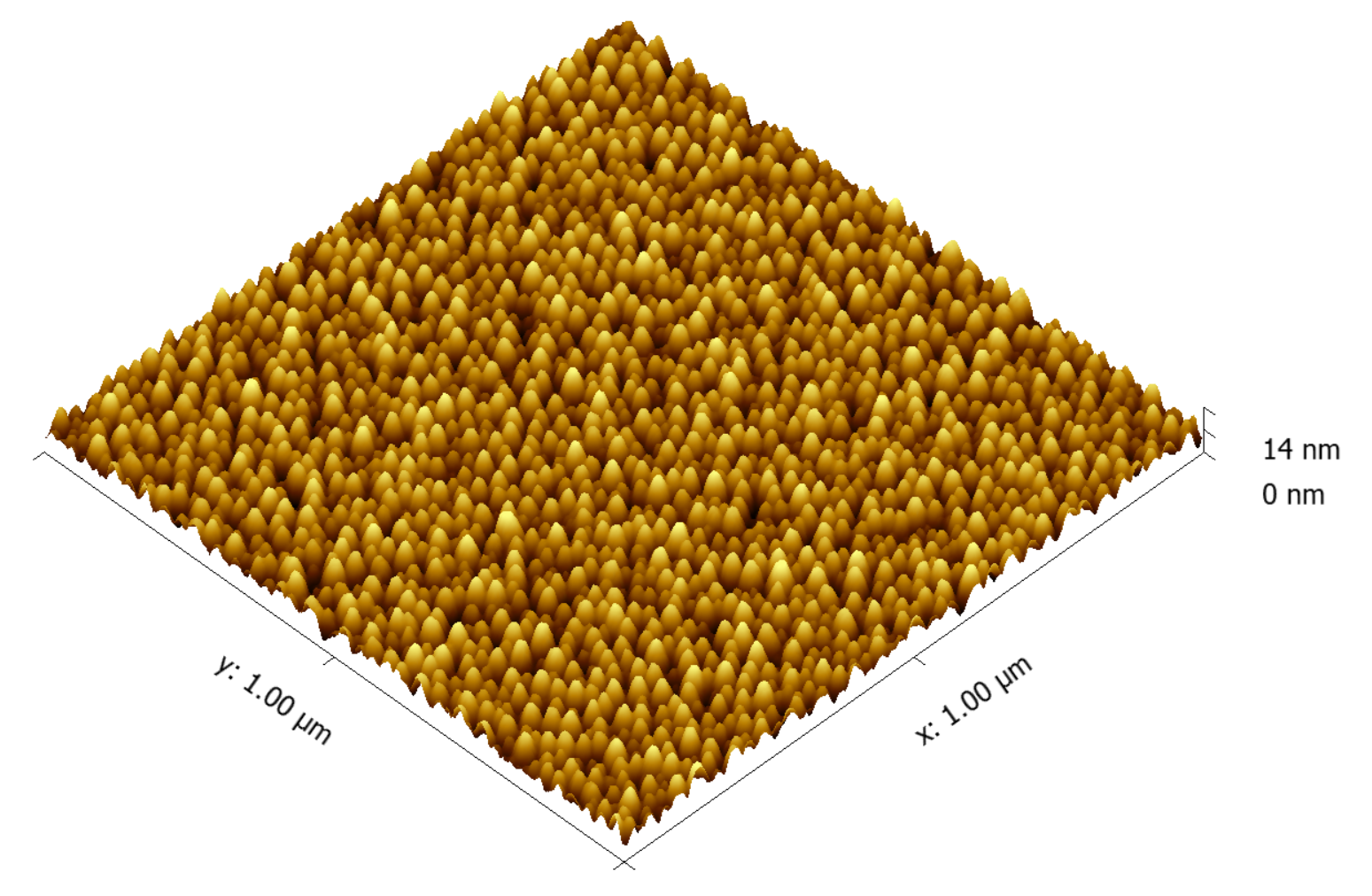

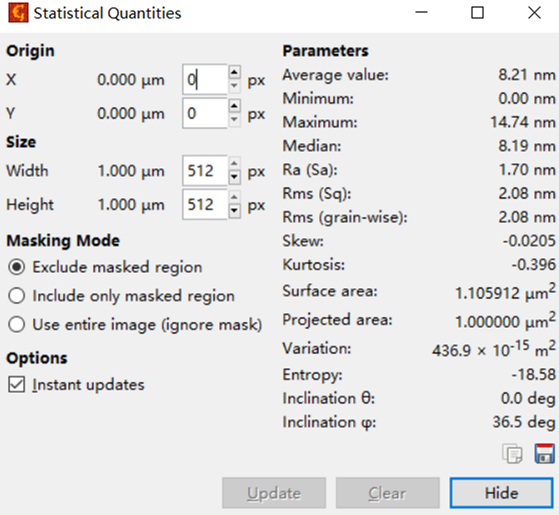

藍寶石外延片/掃描范圍1µm×1µm/Sa=1.7nm,Sq=2.08nm

砷化鎵晶圓.png 表格2.png 平板掃描2.png

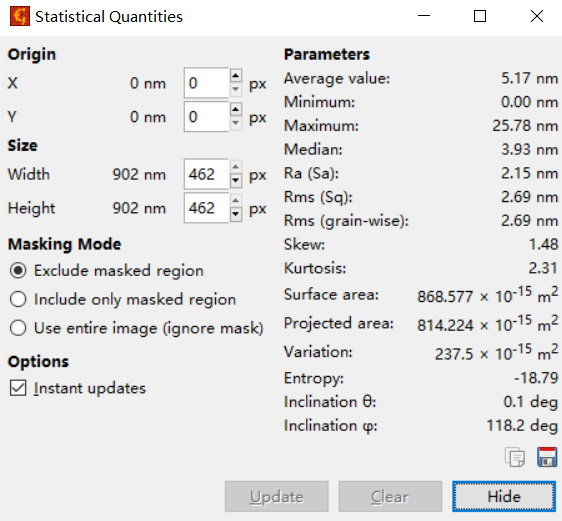

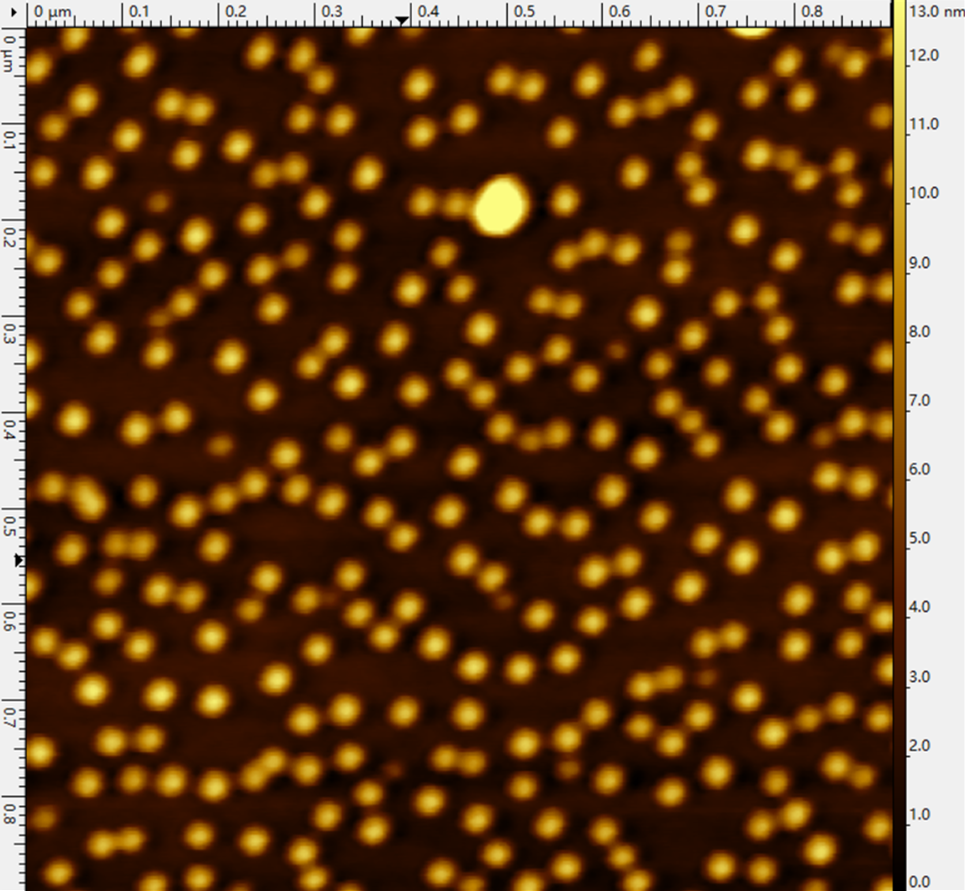

砷化鎵晶圓/掃描范圍0.9µm×0.9µm/Sa=2.15nm,Sq=2.69nm
